ZCM-100天燃气电磁阀 ZCM-50防爆电磁阀
技术参数
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作介质 |
煤气、天然气等 |
|
介质温度(℃) |
≤60 |
|
公称压力(MPa) |
1.0 |
|
工作压差(MPa) |
0～0.02 |
0～0.04 |
|
电源电压 |
AC220V其它规格可作特殊订货 |
|
使用寿命 |
按JB/T7352-94规定 |
|
额定流量系数(KV) |
|
泄漏量(ml/min) |
按JB/T7352-94·F规定 |
|
功耗(VA) |
70 |
90 |
150 |
870 |
1100 |
3000 |
|
防爆标志 |
dIIBT4 |
|
防爆证编号 |
CE991010 |
|
出线口接头 |
内螺纹M20×1.5
|
ZCM-25 ZCM-32 ZCM-40 ZCM-50 ZCM-50 ZCM-65 ZCM-80
ZCM-100 ZCM-125 ZCM-150 ZCM-200 ZCM-250 ZCM-300 ZCM-350
产品描述

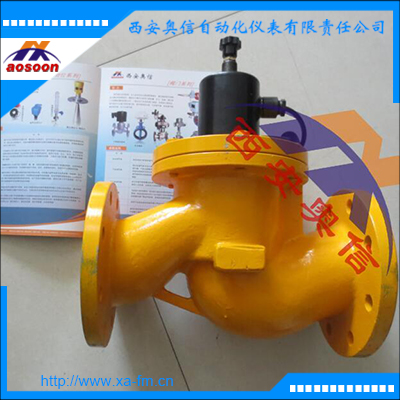

ZCM煤气电磁阀适用于城市煤气、液化石油气、天然气等燃气管路，作二位式通断切换进行自动控制的执行机构。它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。电磁阀具有结构简单，流量大，寿命长，安全可靠等特点。本阀系直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。
工作原理
*种：当电磁阀线圈得电时，电磁阀打开，此时磁性开关输入源与输出开触点接触，输入源与输出关触点断开，线圈保持通电电磁阀处于开启状态；当电磁阀线圈失电时，电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出关触点断开。
第二种：当电磁阀线圈得电后，手动拉开电磁阀，电磁阀打开，（电磁阀线圈功耗20W，可长期通电），阀保持长期通电状态，此时磁性开关输入源与输出开触点接通，输入源与输出关触点断开，停电或失电时电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出开触点断开。
