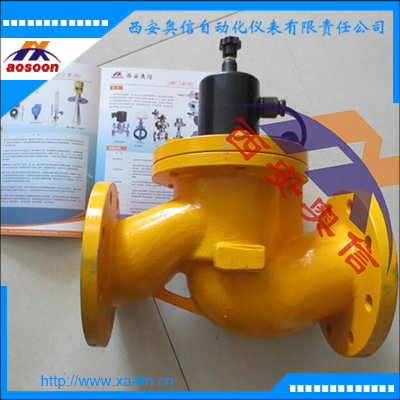

ZCM-50煤气专用电磁阀 防爆天然气电磁阀ZCM
产品描述
ZCM煤气电磁阀适用于城市煤气、液化石油气、天然气等燃气管路，作二位式通断切换进行自动控制的执行机构。它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。电磁阀具有结构简单，流量大，寿命长，安全可靠等特点。本阀系直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。
ZCM-25 ZCM-32 ZCM-40 ZCM-50 ZCM-50 ZCM-65 ZCM-80
ZCM-100 ZCM-125 ZCM-150 ZCM-200 ZCM-250 ZCM-300 ZCM-350
技术参数
|
公称通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
工作介质
|
煤气、天然气等
|
|
介质温度(℃)
|
≤60
|
|
公称压力(MPa)
|
1.0
|
|
工作压差(MPa)
|
0～0.02
|
0～0.04
|
|
电源电压
|
AC220V其它规格可作特殊订货
|
|
使用寿命
|
按JB/T7352-94规定
|
|
额定流量系数(KV)
|
|
泄漏量(ml/min)
|
按JB/T7352-94·F规定
|
|
功耗(VA)
|
70
|
90
|
150
|
870
|
1100
|
3000
|
|
防爆标志
|
dIIBT4
|
|
防爆证编号
|
CE991010
|
|
出线口接头
|
内螺纹M20×1.5
|
工作原理
***种：当电磁阀线圈得电时，电磁阀打开，此时磁性开关输入源与输出开触点接触，输入源与输出关触点断开，线圈保持通电电磁阀处于开启状态；当电磁阀线圈失电时，电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出关触点断开。
第二种：当电磁阀线圈得电后，手动拉开电磁阀，电磁阀打开，（电磁阀线圈功耗20W，可长期通电），阀保持长期通电状态，此时磁性开关输入源与输出开触点接通，输入源与输出关触点断开，停电或失电时电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出开触点断开。
|
