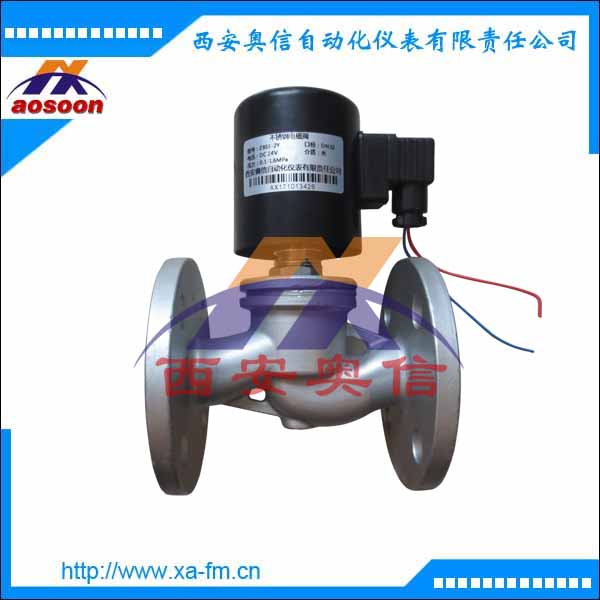

不锈钢法兰电磁阀 ZBSF-16 DN80全不锈钢电磁阀
产品描述
ZBSF系列全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断或流量调节控制。
蒸汽电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。
ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。
常用型号
ZBSF-10 ZBSF-15 ZBSF-20 ZBSF-25 ZBSF-32 ZBSF-40 ZBSF-50
ZBSF-65 ZBSF-80 ZBSF-100 ZBSF-125 ZBSF-150 ZBSF-200
技术参数
项目
|
说明
|
工作介质
|
腐蚀性流体、超净流体、食用流体
ZBSF-1:气体用 ZBSF-1Y:液体用
ZBSF-2:气体用 ZBSF-2Y:液体用
|
介质温度(℃)
|
ZBSF-1(1Y):≤60℃
ZBSF-2(2):≤280℃
|
公称压力(MPa)
|
1.6
|
工作压差(MPa)
|
0~1.6
|
0.05~1.6
|
公称通径(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
电源电压
|
AC220V其余规格可作特殊订货
|
使用寿命
|
按JB/T7352-94规定
|
额定流量系数
|
|
泄漏量
|
按JB/T7352-94·F规定
|
功耗
|
AC≤70VA
|
防爆标志
|
DIIBT4
|
防爆证编号
|
CE991010
|
出线口接头
|
内螺纹M20×1.5
|
环境温度
|
-40~+60℃
|
安装须知
1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,***安装旁路装置(如图一)。
4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表,以便观察管道压力。

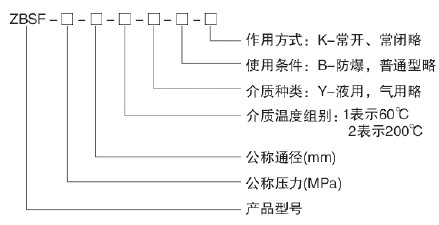

技术选型
|
