ZJHP-16C气动调节阀 ZJHP气动单作阀 气动阀门
产品描述

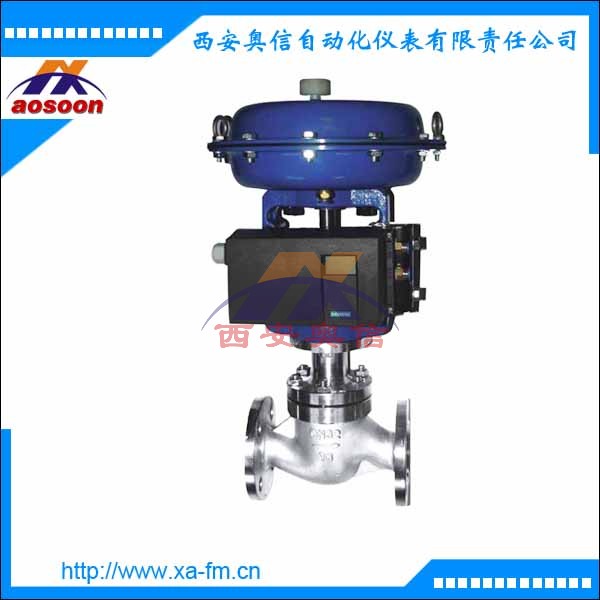

ZJHP气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
ZJHP-16气动薄膜阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、***的流量特性、宽大的可调范围等特点。它必将以***的优点在广泛应用中取得高质量的控制效果。气动调节阀产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
技术参数
|
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直线、等百分比、快开型
|
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|
阀体材质
|
PN
(MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
阀体型式
|
直通单座铸造球型阀
|
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|
可调比R
|
50:1
|
|
气源接头
|
M16×1.5
|
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
项目
|
不带定位器
|
带定位器
|
|
基本误差%
|
±5.0
|
±1.0
|
|
回差%
|
≤3.0
|
≤1.0
|
|
死 区%
|
≤3.0
|
≤0.4
|
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
|
终点
|
±5.0
|
±1.0
|
|
气关
|
始点
|
±5.0
|
±1.0
|
|
终点
|
±2.5
|
±1.0
|
|
额定行程偏差%
|
≤2.5
|
|
泄 露 量l/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30:01
|
|
