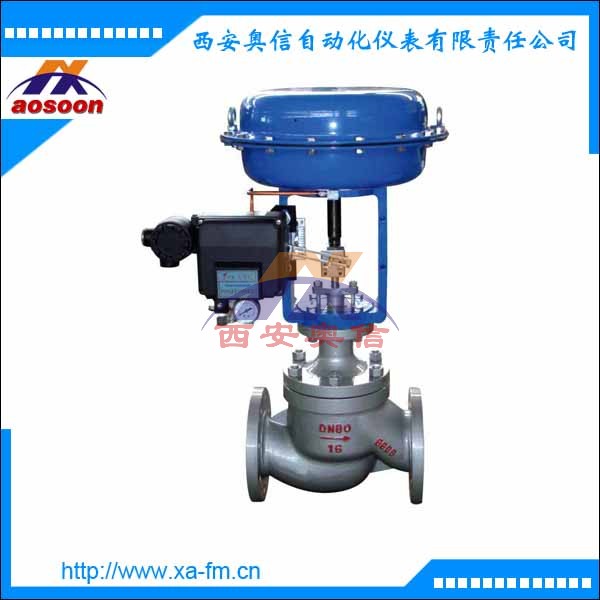

ZJHM气动套筒调节阀 ZJHM-16调节阀 气动调节阀
产品描述
ZJHM气动套筒薄膜调节阀,是由多弹簧气动薄膜执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性***,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于***控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.特别适用于允许泄漏量小且阀前后压差不大的场合。
技术参数
|
公称通径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
执行器型号
|
ZHA/B-22
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
气源压力Ps(MPa)
|
0.14∼0.4
|
|
信号范围Pr(KPa)
|
20∼100,40∼200,80∼240 段幅:20∼60,60∼100
|
|
电信号
|
4∼20mA DC或0∼10mA DC
|
|
作用模式
|
气开式(K)型,气关式(B)型
|
|
流量特性
|
直线,等百分比,快开性
|
|
允许泄漏量(L/h)
|
硬密封:1×10-3×阀额定容量
|
|
固有可调比R
|
50:1
|
|
气源接头
|
M16×1.5
|
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4
|
阀内组件
|
阀芯型式
|
压力平衡式阀芯
|
|
流量特性
|
等百分比特性和线性特性
|
|
材料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。
|
执行机构
|
型式
|
ZHA/B多弹簧簿膜执行机构
|
|
型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
弹簧范围Kpa
|
20～100（标准）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～+70℃
|
主要特点
1、 采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、 阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单，装拆维修方便。
|
