气动薄膜调节阀 ZMAP-16（DN80）气动薄膜阀
产品描述
ZMA(B)P-16型气动薄膜单座调节阀是自动控制系统中***常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
技术参数
|
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
公称压力MPa
|
1.6 4.0 6.4
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
|
|
流量特性
|
直线、等百分比、快开型
|
|
介质温度℃
|
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
|
|
法兰尺寸
|
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
|
|
法兰形式
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|
阀体材质
|
PN
(MPa)
|
1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
阀体型式
|
直通单座铸造球型阀
|
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|
可配附件
|
定位器 手轮 电/气转换器 空气过滤减压器
|
|
可调比R
|
30:1
|
|
气源接头
|
M16×1.5
|
阀内组件
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
等百分比特性和线性特性
|
|
材料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
|
执行机构
|
型式
|
ZHA/B多弹簧簿膜执行机构
|
|
型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
弹簧范围Kpa
|
20～100（标准）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～+70℃
|
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
产品性能
|
项目
|
不带定位器
|
带定位器
|
|
基本误差%
|
±5.0
|
±2.5
|
|
回差%
|
≤3.0
|
≤1.0
|
|
死 区%
|
≤3.0
|
≤0.4
|
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
|
终点
|
±5.0
|
±1.0
|
|
气关
|
始点
|
±5.0
|
±1.0
|
|
终点
|
±2.5
|
±1.0
|
|
额定行程偏差%
|
≤2.5
|
|
泄 露 量l/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30:01
|
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径dN(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
1.2
|
2
|
3.2
|
5
|
8
|
13
|
22
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
额定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
|
允许压差(MPa)
|
5.2
|
3.6
|
2.4
|
1.3
|
0.78
|
0.54
|
0.49
|
0.29
|
0.29
|
0.2
|
0.12
|
0.12
|
0.078
|
0.05
|
|

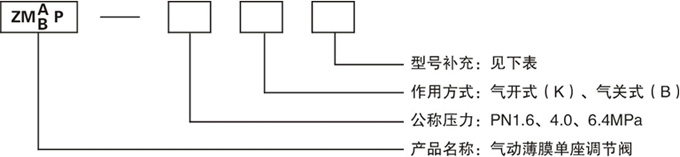

类型
|
标准型
|
低温型
|
散热型
|
波纹管型
|
保温夹套型
|
调节切断型
|
衬氟型
|
|
代号
|
无
|
D
|
G
|
W
|
B
|
Q
|
F
|
|
