仪器名称：HCB-64笼式气动薄膜调节阀
仪器类别：气动阀门
市场价格：洽谈
咨询电话：029-86691808 88623902 传真：029-88638823-810
在线业务在线业务在线业务在线业务在线业务

::产品简介::

HCB-64笼式气动薄膜调节阀西安HCB-64笼式气动薄膜调节阀

型式：直通双座铸造球型阀公称通径：20、25、40、50、65、80、100、150、200mm 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等焊接连接：嵌接焊SW 材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等上阀盖：常温型（P）：-17～+230℃ 伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（E2I）：-100～-45℃ 伸长Ⅱ型（E2W）：-196～-100℃ 注:工作温度不准超过各种材料的允许范围。压盖型式：螺栓压紧式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料阀内组件阀芯型式：单座套筒式柱塞型阀芯流量特性：等百分比特性（%）和线性特性（L）,参考流量特性曲线图套筒形式：分离式套筒材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型） 400～500kPa（LVA6型）、300～500kPa（LVP型）气源接口：Rc1/4" 环境温度：-30～+70℃ 阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）基本误差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5% 注：采用标准的V型聚四氟乙烯填料可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

I.高容量阀芯

公称通径（mm）		40	50	65	80	100	150	200
阀座直径（mm）		40	50	65	80	100	150	200
额定Cv值	等百分比特性	36	60	100	140	220	420	820
额定Cv值	线性特性	40	75	110	150	240	435	850
额定行程（mm）		25	38				50	75

II.高精度流量特性阀芯

公称通径	40			50			65			80			100			150			200
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	650
额定行程	25						38									50			75

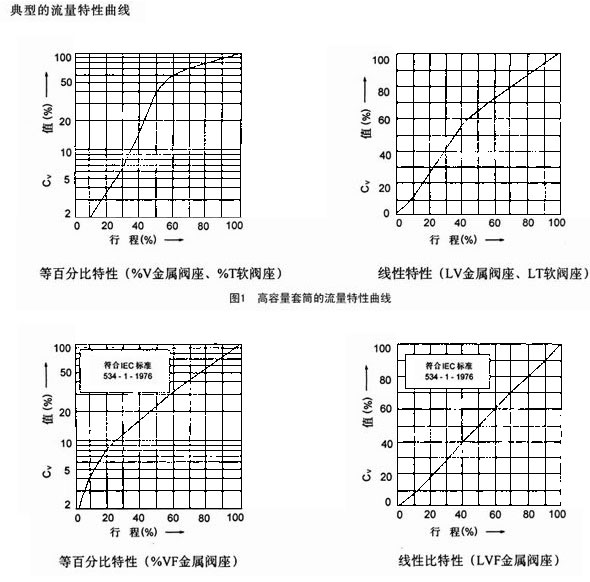

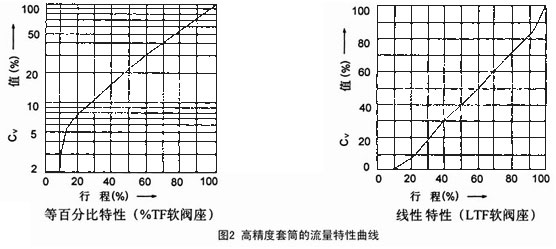

流量特性

流量特性

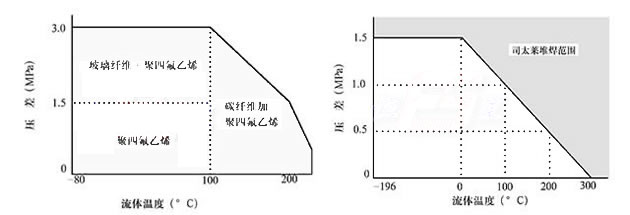

软阀座的工作温度和压差的范围软阀座的工作温度和压差的范围

允许压差

Ⅰ.金属阀座
A.气—关式阀 100KPa

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				40	50	65	80	100	150	200
LHA1D	1.4	0.2～1.0	有或无	5.1	4.0	-	-	-	-	-
	1.6	0.2～1.0	有	25	19	-	-	-	-	-
	4.0	0.8～2.4	有	40	40	-	-	-	-	-
				76	59
LHA2D	1.4	0.2～1.0	有或无	9.9	7.7	6.6	5.4	4.2	-	-
	1.6	0.2～1.0	有	40	38	32.9	27.4	20.8	-	-
				49.2
	4.0	0.8～2.4	有	40	40	40	40	40	-	-
				100	100	98.7	82.3	62.8
LHA3D	1.4	0.2～1.0	有或无	17.5	13.7	11.7	9.7	7.4	5.2	-
	1.6	0.2～1.0	有	40	40	40	40	37	26.1	-
				87	67	58	48.7
	4.0	0.8～2.4	有	40	40	40	40	40	40	-
				100	100	100	100	100	78.6
LHA4D	1.4	0.2～1.0	有或无	-	-	20.2	16.7	12.8	9.0	7.4
	1.6	0.2～1.0	有	-	-	40	40	40	40	37
						100	83.9	63.6	45
	4.0	0.8～2.4	有	-	-	40	40	40	40	40
						100	100	100	100	100

B.气—开式阀 100KPa

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				40	50	65	80	100	150	200
LHA1R	1.4	0.2～1.0	有或无	5.1	4.0	-	-	-	-	-
	2.8	0.8～2.4	有	36	27	-	-	-	-	-
LHA2R	1.4	0.2～1.0	有或无	9.9	7.7	6.6	5.4	4.2	-	-
	2.8	0.8～2.4	有	40	40	40	38.4	29.3	-	-
				68.1	53.9	46
LHA3R	1.4	0.2～1.0	有或无	17.5	13.7	11.7	9.7	7.4	5.2	-
	2.8	0.8～2.4	有	40	40	40	40	40	36.7	-
				100	95.7	81.7	68	51.8
LHA4R	1.4	0.2～1.0	有或无	-	-	20.2	16.7	12.8	9.0	7.4
	2.8	0.8～2.4	有	-	-	40	40	40	40	40
						100	100	89.7	63	51
LVA5R	1.4	0.2～1.0	有或无	-	-	-	-	17.5	12.3	10.2
	1.4	0.4～1.2	有或无	-	-	-	-	40	37	30.7
								52
	2.8	0.8～2.4	有	-	-	-	-	40	40	40
								100	80	70
LVA6R	4.0	1.9～3.5	有	-	-	-	-	40	-	-
								100
	5.0	1.9～4.0	有	-	-	-	-	-	40	-
									100

1.***大允许压差不超过ANSI B16.34或JIS B2201标准规定的***大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.黑线框内数字表示阀配用标准规格执行机构

II.软阀座

A.气—关式阀 100KPa

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				40	50	65	80	100	150	200
LHA1D	1.4	0.2～1.0	有或无	3.6＊	2.8＊	-	-	-	-	-
	1.6	0.2～1.0	有	17	13	-	-	-	-	-
	4.0	0.8～2.4	有	30	30	-	-	-	-	-
LHA2D	1.4	0.2～1.0	有或无	6.9＊	5.4＊	4.6＊	3.8＊	2.9＊	-	-
	1.6	0.2～1.0	有	30	26.6	23.0	19.2	14.6	-	-
	4.0	0.8～2.4	有	30	30	30	30	30	-	-
LHA3D	1.4	0.2～1.0	有或无	12.3＊	9.6＊	8.2＊	6.8＊	5.2＊	3.6＊	-
	1.6	0.2～1.0	有	30	30	30	30	25.9	18.3	-
	4.0	0.8～2.4	有	30	30	30	30	30	30	-
LHA4D	1.4	0.2～1.0	有或无	-	-	14.1＊	11.7＊	9.0＊	6.3＊	5.2＊
	1.6	0.2～1.0	有	-	-	30	30	30	30	25.9
	4.0	0.8～2.4	有	-	-	30	30	30	30	30

B.气—开式阀 100KPa

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				40	50	65	80	100	150	200
LHA1R	1.4	0.2～1.0	有或无	3.6＊	2.8＊	-	-	-	-	-
LHA1R	2.8	0.8～2.4	有	25	19	-	-	-	-	-
LHA2R	1.4	0.2～1.0	有或无	6.9＊	5.4＊	4.6＊	3.8＊	2.9＊	-	-
LHA2R	2.8	0.8～2.4	有	30	30	30	26.9	20.5	-	-
LHA3R	1.4	0.2～1.0	有或无	12.3＊	9.6＊	8.2＊	6.8＊	5.2＊	3.6＊	-
LHA3R	2.8	0.8～2.4	有	30	30	30	30	30	30	-
LHA4R	1.4	0.2～1.0	有或无	-	-	14.1＊	11.7＊	9.0＊	6.3＊	5.2＊
LHA4R	2.8	0.8～2.4	有	-	-	30	30	30	30	30

注:1、***大允许压差不准超过ANSI B16.34或JIS B2201标准规定的***大工作压力。
2、带有＊阀的泄漏量≤10-4,符合标准ANSI B16.04Ⅳ级，无＊阀的泄漏量≤10-7，符合标准ANSI B16.04-1976Ⅵ级。
3、黑线框内数字表示阀配用标准规格执行机构。

LHA执行器 LVA5执行器 LVA6执行器 LVP执行器

法兰距及外形尺寸

法兰距mm

公称通径	A
公称通径	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6	JIS 16K RF	ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	JIS 16K 沟槽型嵌入型	JIS 20 沟槽型嵌入型	JIS 30K 沟槽型嵌入型	JIS 40K 沟槽型嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

公称通径	A
公称通径	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610

注：法兰距符合IEC534-3标准。

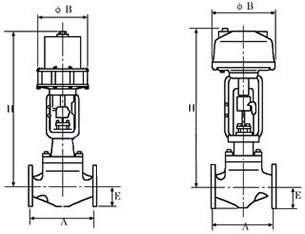

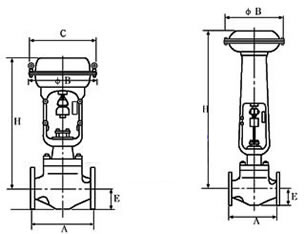

外形尺寸 mm

公称通径	执行机构	H				C	φB	E
公称通径	执行机构	常温型（P）	伸长Ⅰ型（E1）	伸长Ⅱ型（E2I）	伸长Ⅱ型（E2W）	C	φB	E
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
	LHA4D、R	955	1190/1215	1425	1570	520	470
	LVA5R	1480	1740	1980	2110	-	620
	LVA6R	1220	1480	1720	1850	-	445
200	LHA4D、R	1090	1350	1580	1710	520	470	220
200	LVA5R	1585	1850	2145	2275	-	620	220

注：1、表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
2、伸长型H栏尺寸，左边数字为JIS 10K和ANSI 125、150的阀，右边数字为JIS 16K和ANSI 300以上的阀
