产品简介：ZMAN-16 ZMAN-64气动薄膜双座调节阀 ZMAN-16 ZMAN-64 西安
■产品概述
气动薄膜调节阀由气动薄膜执行机构和调节阀二大部分组成，它与气动调节器、减压器、定位器或其它仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数的目的。
■主要技术参数
| 输入信号 | 0.2-1kgf/cm2 | | 流量特性 | 直线、等百分比 | | 工作条件 | 0.14Mpa(气源) | | 适用介质温度
(℃) | 常温型 | 钢铁-20-200℃ | | 碳钢-40—250℃ | | 散热型 | 碳钢-40-450℃ | | 不锈钢-60-450℃ | | 环境温度 | -25～55℃ | | 适用介质 | 水、水蒸汽等气、液态介质 |

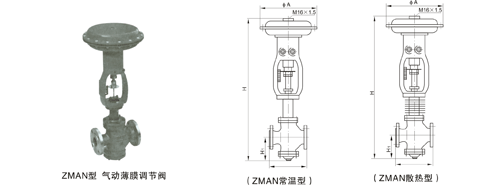

■ZMAP/N ZMBP/N气动调节阀主要尺寸及技术参数
| 公称
通径
DN
（Mm） | 尺 寸(Mm) | 输出压力（kgf/cm2) | 额定流量系数
C | | L | ZMAP型 | ZMAN型 | ΦA | 单座 双座 | | PN1.6
(Mpa) | PN6.4
(Mpa) | H | H1 | H | H1 | 0.2 | 4.0 | 0.2 | 0.2 | 单座 | 双座 | | 常温型 | 散热型 | 常温型 | 散热型 | 允许压差 | 允许压差 | | 20 | 780 | 190 | 654 | 799 | 93 | | | | 280 | 13 | 27 | | | 1.2-5 | | | 25 | 785 | 205 | 669 | 725 | 110 | 679 | 785 | 117 | 8 | 16 | 54 | 64 | 8 | 10 | | 32 | 200 | 220 | 680 | 786 | 120 | 684 | 790 | 120 | 5 | 11 | 44 | 64 | 12 | 16 | | 40 | 220 | 240 | 754 | 854 | 130 | 774 | 874 | 138 |
325 | 5 | 10 | 46 | 64 | 20 | 25 | | 50 | 250 | 265 | 785 | 885 | 145 | 785 | 885 | 144 | 3 | 6 | 38 | 64 | 32 | 40 | | 65 | 275 | 295 | 991 | 1138 | 180 | 1011 | 1158 | 188 | 410 | 3 | 6 | 47 | 64 | 50 | 63 | | 80 | 305 | 325 | 1008 | 1162 | 190 | 1042 | 1196 | 208 | 2 | 4 | 36 | 64 | 80 | 100 | | 100 | 350 | 370 | 1015 | 1169 | 195 | 1065 | 1219 | 220 | 1.2 | 2.4 | 28 | 56 | 120 | 160 | | 125 | 410 | 440 | 7268 | 1461 | 240 | 1378 | 1501 | 267 | 495 | 7.2 | 2.4 | 37.5 | 64 | 200 | 250 | | 150 | 450 | 475 | 1286 | 1469 | 250 | 1340 | 1523 | 278 | 0.8 | 1.6 | 27 | 54 | 280 | 400 | | 200 | 550 | 570 | 1363 | 1546 | 290 | 1423 | 1660 | 320 | 0.8 | 1 | 21.5 | 43 | 450 | 630 |
特点：单座调节阀：具有易密封，泄漏量少的特点，但不平衡力较大，故工作压差不宜过高。
双座调节阀：具有额定流量系数大，不平衡力小等优点，因而被广泛应用。
|
