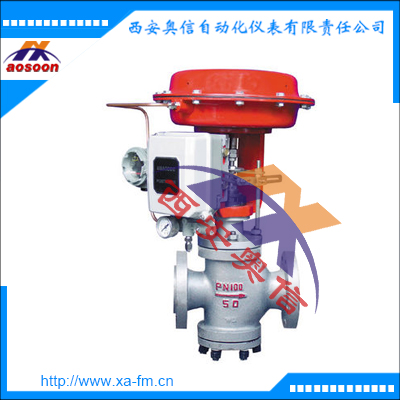

ZMAQ气动调节阀 ZMAQ DN125气动薄膜三通调节阀
产品描述
ZMAB/Q气动三通合流调节阀、ZMABX气动三通分流调节阀， 由气动薄膜多弹簧执行机构和三通阀组成。用新型ZHAB多弹簧执行机构代替老式ZMA/B执行机构，具 有高度低、重量轻、安装维修简便等优点。三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。 应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流 体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀 使用，占据空间体积小，节省安装管道及费用。
技术参数
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
分流 |
- |
- |
- |
- |
- |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
固有流量
特性 |
直线、抛物线 |
|
固有可调比R |
30：1 |
|
工作温度t（℃） |
普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250
散热型：铸钢：-40～450、铸不锈钢：-60～450 |
|
两种介质温度差t（℃） |
铸铁≤150、铸钢和铸不锈钢≤200 |
|
信号范围Pr（KPa） |
20～100、40～200、80～240、段幅：20～60、60～100 |
|
气源压力Ps（MPa） |
0.14～0.4 |
允许
泄漏量1/h |
10-4×阀额定容量 |
|
允许压差△P（MPa） |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
0.05 |
0.04 |
0.02 |
|
