公称通径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
公称压力MPa |
1.6 4.0 6.4 |
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
|
|
流量特性 |
直线、等百分比、快开型 |
|
介质温度℃ |
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) |
|
法兰尺寸 |
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 |
|
法兰形式 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|
阀体材质 |
PN
(MPa) |
1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|
|
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
阀体型式 |

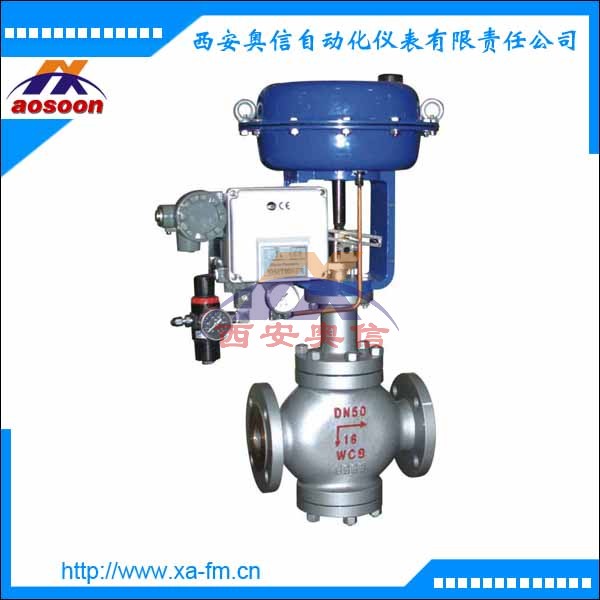

直通单座铸造球型阀 |
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|
上阀盖形式 |
普通式(常温型)、热片式(中温型)、低温型 |
|
可配附件 |
定位器 手轮 电/气转换器 空气过滤减压器 |
|
可调比R |
30:1 |
|
气源接头 |
M16×1.5 |
