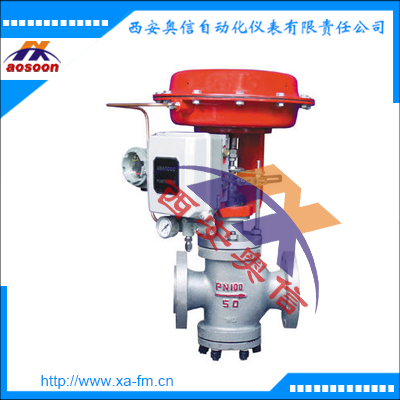

ZMAQ气动薄膜三通调节阀 ZMAQ-65气动调节阀
产品描述
ZMAB/Q气动三通合流调节阀、ZMABX气动三通分流调节阀， 由气动薄膜多弹簧执行机构和三通阀组成。用新型ZHAB多弹簧执行机构代替老式ZMA/B执行机构，具 有高度低、重量轻、安装维修简便等优点。三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。 应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流 体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀 使用，占据空间体积小，节省安装管道及费用。
产品特点
气动三通调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀芯开度位移,达到对流体介质的工艺参数***调节控制.气动三通调节阀按作用模式可分；正作用:气闭式 反作用:气开式(当信号压力增大时阀位向上位移)。
三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯,采用阀芯侧面导向与阀座内表面导向和上衬套导向,因此导向面积大,工作可靠.流体对阀芯作用方向都处于流开状态,故阀工作性能稳定。
三通调节阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式.当公称通径DN≤80mm和压差较小的场合时,分流阀可以采用同口径的合流阀代替.流量特性有直线性,抛物线性两种。
三通调节阀它可以代替二台同时使用的二通调节阀,起分流或合流作用及两相调节配比作用。
广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制。
技术参数
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
分流 |
- |
- |
- |
- |
- |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
固有流量
特性 |
直线、抛物线 |
|
固有可调比R |
30：1 |
|
工作温度t（℃） |
普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250
散热型：铸钢：-40～450、铸不锈钢：-60～450 |
|
两种介质温度差t（℃） |
铸铁≤150、铸钢和铸不锈钢≤200 |
|
信号范围Pr（KPa） |
20～100、40～200、80～240、段幅：20～60、60～100 |
|
气源压力Ps（MPa） |
0.14～0.4 |
允许
泄漏量1/h |
10-4×阀额定容量 |
|
允许压差△P（MPa） |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
0.05 |
0.04 |
0.02 |
|
