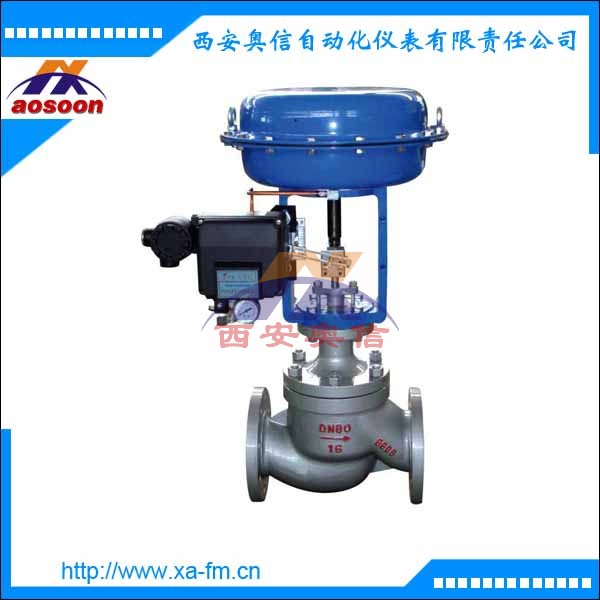

ZJHM DN50气动调节阀 气动薄膜套筒调节阀
产品描述
ZJHM气动套筒薄膜调节阀,是由多弹簧气动薄膜执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性***,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于***控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.特别适用于允许泄漏量小且阀前后压差不大的场合。
ZJHM-16 DN20 ZJHM-16 DN25 ZJHM-16 DN32 ZJHM-16 DN40 ZJHM-16 DN50 ZJHM-16 DN65 ZJHM-16 DN80
ZJHM-16 DN100 ZJHM-16 DN125 ZJHM-16 DN150 ZJHM-16 DN200 ZJHM-16 DN250 ZJHM-16 DN300
技术参数
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量
系数Kv |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|
执行器型号 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
气源压力Ps(MPa) |
0.14∼0.4 |
|
信号范围Pr(KPa) |
20∼100,40∼200,80∼240 段幅:20∼60,60∼100 |
|
电信号 |
4∼20mA DC或0∼10mA DC |
|
作用模式 |
气开式(K)型,气关式(B)型 |
|
流量特性 |
直线,等百分比,快开性 |
|
允许泄漏量(L/h) |
硬密封:1×10-3×阀额定容量 |
|
固有可调比R |
50:1 |
|
气源接头 |
M16×1.5 |
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
执行机构
|
型式 |
ZHA/B多弹簧簿膜执行机构 |
|
型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围Kpa |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
|
