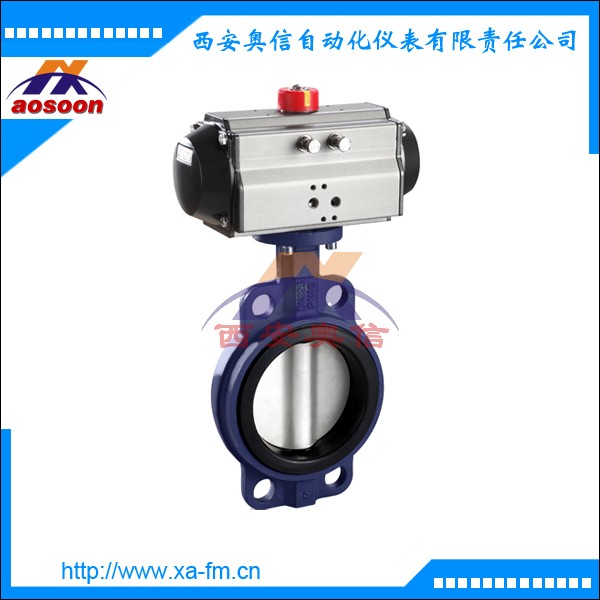

气动蝶阀D671X-16 气动对夹式蝶阀
产品介绍
气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。气动蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。
蝶阀的优点
1，启闭方便迅速、省力、流体阻力小，可以经常操作。
2，结构简单，体积小，重量轻。
3，可以运送泥浆，在管道口积存液体少。
4，低压下，可以实现良好的密封。
5，调节性能好。
技术参数
公称通径DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
公称压力PN（MPa） |
1.0、1.6、2.5 |
|
流量特性 |
近似等百分比、直线特性、快开性 |
|
阀板转角（度） |
0°～90°（可调） |
|
允许泄漏量 |
软密封：O泄漏 硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，硬密封：≤额定CV×0.065% |
|
允许压差 |
≤公称压力值 |
|
作用形式 |
双作用/单作用（弹簧复位式） |
|
控制型式 |
二位切断型/调节型 |
|
执行器 |
型 号 |
DA、GTD/GTE系列等 |
|
|
气源压力 |
净化压缩空气（氮气）0.3-0.7MPa |
|
调节型 |
输入信号 |
电流信号：0～10mA、4～10mA 气源信号20～100kPa |
|
|
基本误差 |
带定位器≤±1.5% |
|
|
回 差 |
带定位器≤1.5% |
|
|
死 区 |
带定位器≤0.6% |
|
|
可调节比 |
250:1 |
|
切断型 |
回讯电压 |
AC220V、DC24V、 |
|
|
切断时间 |
1-2S |
3-5S |
7-18S |
20-30S |
气动阀分类
1.气动对夹式蝶阀：结构新颖，阀体构造为满足管道空间狭窄而形成的短距离对夹式结构，外部零泄漏，内部泄漏符合国家标准。
2.气动衬氟蝶阀：防腐蚀衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板（锻）为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
|
