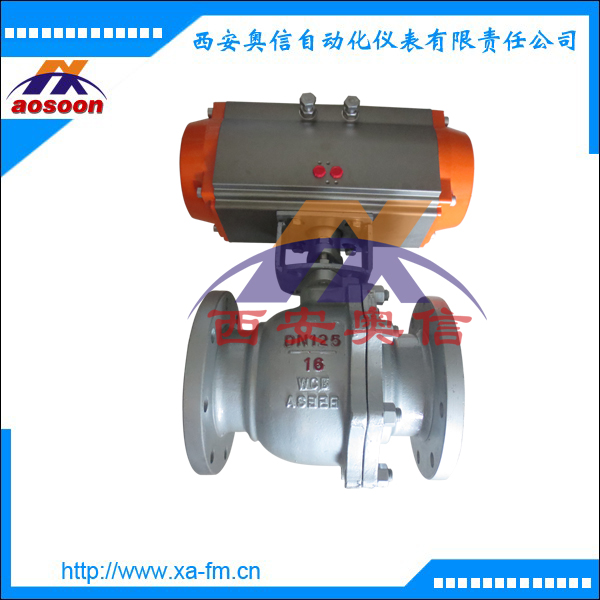

Q641气动不锈钢法兰球阀 Q641-16不锈钢气动球阀

产品介绍
   Q641F-16不锈钢气动球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
不锈钢气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
不锈钢气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门。
技术参数
材质：铸铁、铸钢、黄铜、青铜、不锈钢304、316等；
连接方式：螺纹、法兰、焊接、卡箍；
传动方式：手动、涡轮传动、气动、电动；
压力：1.0-6.4Mpa；
公称通经：DN15-300
适用温度:-28℃ - 300℃
适用介质：蒸汽、水、油品、硝酸类、醋酸类
气动球阀结构
Q641气动不锈钢球阀是由双作用或单作用气动活塞式执行器和浮动球阀组成。执行器上亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。台臣阀门气动不锈钢球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，以实现全开、全闭的动作。气动执行器相配，造型美观、拆装快捷，操作灵活，性能***，配套简单，流通能力大。手轮机构底面和阀门连接，支架面与气缸连接，阀轴与蜗轮内孔配合穿过，阀轴端四方与气缸方孔配合。（工作过程：气动时，气缸带动阀轴、蜗轮同转。手动时，蜗杆与蜗轮齿合，带动阀轴转动，气缸活塞随时。）转动手柄在合上蜗杆时，会出现顶齿现象，需转动手轮一个角度即可合上。操作手柄转动到位时，限位橡胶螺母需旋紧。旋出限位橡胶螺母，手柄位于合位置，手动操作，此时不能气动。转动手柄至离，蜗轮、蜗杆脱开，实现气动。旋出限位橡胶螺母，手柄位于离位置，气动切换手动。旋出限位橡胶螺母，手柄到合位置，可能会出现顶齿现象，需来回转动手柄，以确保蜗轮、蜗杆正确齿合。
订货须知
1、 客户如对产品有特殊要求，需提前说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 可根据客户特定要求配置驱动装置。
