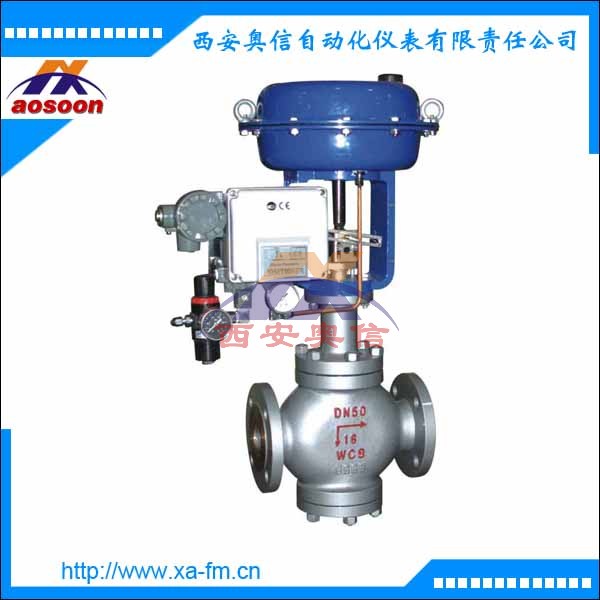

ZMAP气动薄膜调节阀 ZMAP-125气动单座调节阀
产品描述
ZMA(B)P型气动薄膜单座调节阀是自动控制系统中常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
ZMAP-16 DN20 ZMAP-16 DN25 ZMAP-16 DN40 ZMAP-16 DN50 ZMAP-16 DN65 ZMAP-16 DN80
ZMAP-16 DN100 ZMAP-16 DN150 ZMAP-16 DN200 ZMAP-16 DN250 ZMAP-16 DN300
技术参数
|
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
公称压力MPa
|
1.6 4.0 6.4
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
|
|
流量特性
|
直线、等百分比、快开型
|
|
介质温度℃
|
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
|
|
法兰尺寸
|
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
|
|
法兰形式
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|
阀体材质
|
PN
(MPa)
|
1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
阀体型式
|
直通单座铸造球型阀
|
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|
可配附件
|
定位器 手轮 电/气转换器 空气过滤减压器
|
|
可调比R
|
30:1
|
|
气源接头
|
M16×1.5
|
