ZMABY气动薄膜小流量调节阀，由气动薄膜多弹簧执行构和小流量阀组成。适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点。

技术参数和性通

■阀体

型式

直通锻造阀

公称通径

G1/2"、G3/4"

公称压力

PN1.6、4.0、6.4MPa

材料

锻不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等

上阀盖

普通型：-40～+230℃、散热型：+230～+450℃

压盖型式

螺栓压紧式

填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

■阀内组件

阀芯型式

单座柱塞型阀芯

流量特性

线性特性

材料

不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

■执行机构

型式

ZHA/B多弹簧簿膜执行机构

型号

ZHA/B-11

有效面积cm2

200

行程mm

10

弹簧范围Kpa

20～100（标准）、40-200、80-240、20-60、60-100

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140～400KPa

气源接口

RC1/4"

环境温度

-30～+70℃



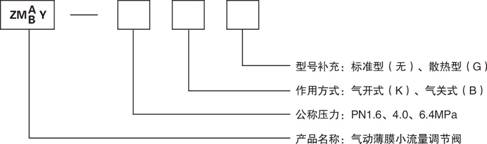

■阀作用型式 ZMABY气动薄膜小流量调节阀

气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)

■附 件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

■性 能

项 目

指标值

基本误差%（带定位器）

±1.0

回 差%（带定位器）

≤1.0

泄 露 量 l/h

0.01%×阀额定容量

可调范围 R

30：1

■额定流量系数KV、额定行程、允许压差

公称通径DN(mm)

G1/2"、G3/4"

阀座直径dN(mm)

2

2.5

3

4

5

6

7

8

9

额定行程L (mm)

10

额定流量系数Kv

0.04

0.06

0.08

0.12

0.2

0.32

0.5

0.8

1

允许压差 (MPa)

6.4

5.6

4.6

注：允许压差确定依据：1）标准弹簧； 阀关闭P2=0； 2）流向为底进高出。
