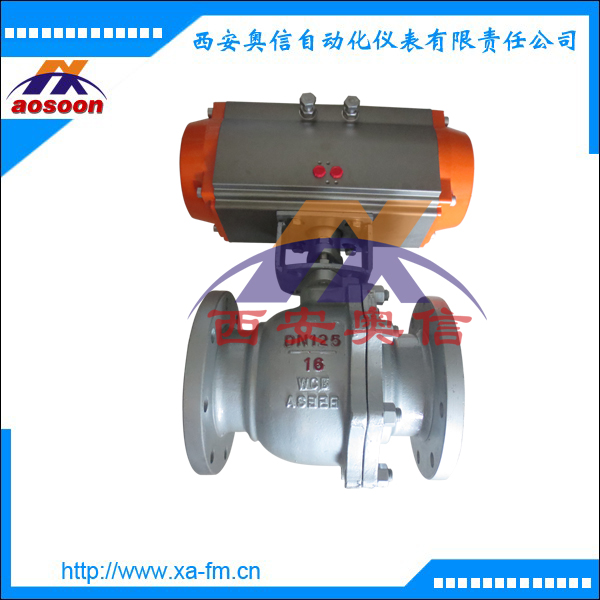

气动球阀AXQ641-16 气动不锈钢球阀Q641-16 气动球阀

销售： 气动调节阀 气动球阀 气动蝶阀 气动切断阀 电动执行器 电动操作器 电磁阀
Q641-16 DN100 AXQ641-16C DN125 Q641-16C DN40
Q641-16P DN50 Q641F-4P-20
产品描述
  气动法兰球阀由气动执行器及球阀组成。主要分为气动软密封球阀及气动硬密封球阀两大类。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀，气动软密封球阀，气动硬密封球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

技术参数

产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

气动球阀结构
Q641气动不锈钢球阀是由双作用或单作用气动活塞式执行器和浮动球阀组成。执行器上亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。台臣阀门气动不锈钢球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，以实现全开、全闭的动作。气动执行器相配，造型美观、拆装快捷，操作灵活，性能*，配套简单，流通能力大。手轮机构底面和阀门连接，支架面与气缸连接，阀轴与蜗轮内孔配合穿过，阀轴端四方与气缸方孔配合。（工作过程：气动时，气缸带动阀轴、蜗轮同转。手动时，蜗杆与蜗轮齿合，带动阀轴转动，气缸活塞随时。）转动手柄在合上蜗杆时，会出现顶齿现象，需转动手轮一个角度即可合上。操作手柄转动到位时，限位橡胶螺母需旋紧。旋出限位橡胶螺母，手柄位于合位置，手动操作，此时不能气动。转动手柄至离，蜗轮、蜗杆脱开，实现气动。旋出限位橡胶螺母，手柄位于离位置，气动切换手动。旋出限位橡胶螺母，手柄到合位置，可能会出现顶齿现象，需来回转动手柄，以确保蜗轮、蜗杆正确齿合。
