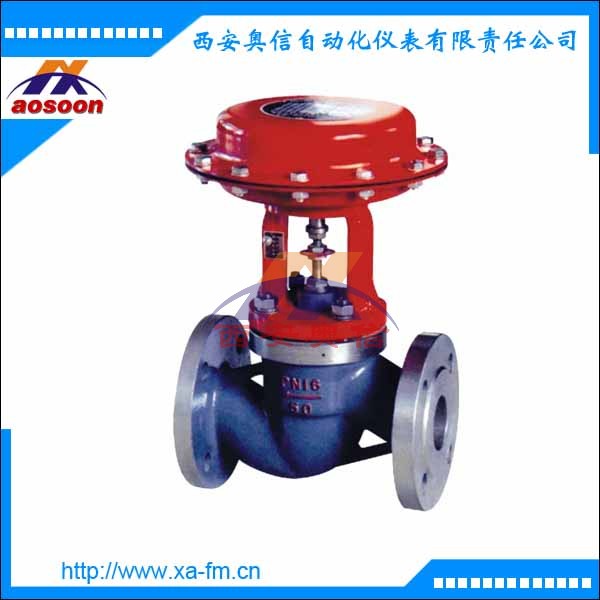

ZMQP-16气动薄膜切断阀 ZMQP气动薄膜切断阀
订货须知： 介质 温度 压力 口径
销售： 电动调节阀 气动调节阀 电动执行器 电动操作器 电磁阀
ZMQP-16 DN20 ZMQP-16 DN25 ZMQP-16 DN32 ZMQP-16 DN40 ZMQP-16 DN50 ZMQP-16 DN65 ZMQP-16 DN80
ZMQP-16 DN100 ZMQP-16 DN125 ZMQP-16 DN150 ZMQP-16 DN200 ZMQP-16 DN250 ZMQP-16 DN300
产品描述
ZMQP ZMQM-16 ZMQQ-16型气动薄膜切断阀（薄膜式）采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。ZMQP型气动薄膜切断阀（薄膜式）适合不同压力，流量参数的选择方案。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
技术参数
|
公称通径 DN（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量 系数 KV
|
单座、双座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
|
套筒
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
公称压力 PN（MPa）
|
1.0 1.6 4.0 6.4
|
|
额定行程 （mm）
|
8
|
12
|
20
|
25
|
40
|
50
|
|
有效面积 （c m 2 ）
|
ZMQ 型
|
100
|
200
|
400
|
600
|
1000
|
|
|
ZSQ 型
|
100
|
125
|
160
|
250
|
|
允许泄 漏量
|
硬密封 1/h
|
- 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量
|
|
|
软密封
|
VI 级
|
|
允许压差 （MPa）
|
ZMQ P N 正作用
|
6.4
|
5.09
|
2.91
|
1.85
|
2.18
|
1.33
|
1.52
|
0.99
|
0.62
|
0.60
|
0.69
|
0.39
|
|
|
ZMQ P N 反作用
|
6.4
|
6.4
|
3.88
|
2.47
|
2.91
|
1.77
|
2.03
|
1.32
|
0.83
|
0.80
|
0.92
|
0.52
|
|
|
ZSQ P N
|
6.4
|
6.1
|
3.5
|
2.3
|
3.0
|
1.9
|
1.9
|
1.5
|
0.93
|
0.84
|
0.65
|
0.47
|
|
|
Z M S QM
|
公称压力
|
|
信号压力 （kPa）
|
ZMQ
|
0 或 250
|
|
|
ZSQ
|
0 或 400 ～ 600
|
产品特点
气动切断阀采用新型系列GT型、AT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小；
2、气缸选用铝金材料，重量轻、外形美观；
3、可在顶部、底部安装手动操作机构；
4、齿条式连接可调节开启角度、额定流量；
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作；
6、IS05211标准连接为产品的安装更换提供了方便；
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

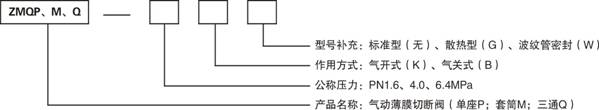

技术选型
|
