ZJHM-16气动套筒调节阀 ZJHM气动调节阀
订货须知： 介质 温度 压力 口径
销售： 电动调节阀 气动调节阀 电动执行器 电动操作器 电磁阀
常用型号
ZJHM-16 DN20 ZJHM-16 DN25 ZJHM-16 DN32 ZJHM-16 DN40 ZJHM-16 DN50 ZJHM-16 DN65 ZJHM-16 DN80
ZJHM-16 DN100 ZJHM-16 DN125 ZJHM-16 DN150 ZJHM-16 DN200 ZJHM-16 DN250 ZJHM-16 DN300
产品描述

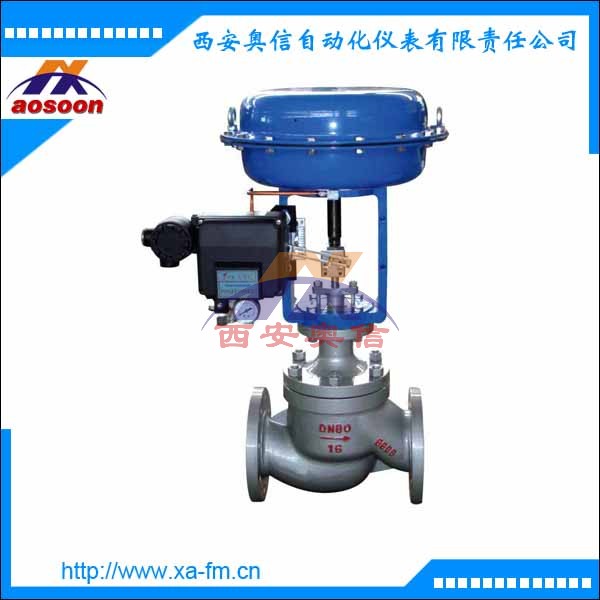

ZJHM气动套筒薄膜调节阀,是由多弹簧气动薄膜执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性***,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于***控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.特别适用于允许泄漏量小且阀前后压差不大的场合。
技术参数
|
公称通径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数Kv
|
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
执行器型号
|
ZHA/B-22
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
气源压力Ps(MPa)
|
0.14∼0.4
|
|
信号范围Pr(KPa)
|
20∼100,40∼200,80∼240 段幅:20∼60,60∼100
|
|
电信号
|
4∼20mA DC或0∼10mA DC
|
|
作用模式
|
气开式(K)型,气关式(B)型
|
|
流量特性
|
直线,等百分比,快开性
|
|
允许泄漏量(L/h)
|
硬密封:1×10-3×阀额定容量
|
|
固有可调比R
|
50:1
|
|
气源接头
|
M16×1.5
|
|
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4
|
