气动薄膜三通合流调节阀 ZMAQ-16C 气动薄膜调节阀
产品描述

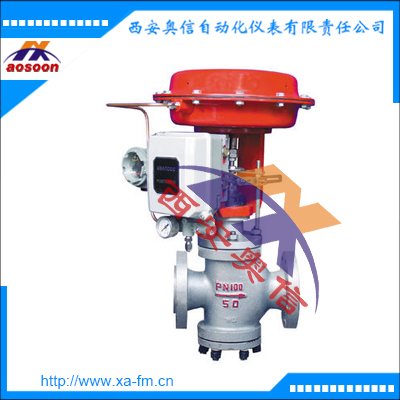

ZMABQ气动三通合流调节阀、ZMABX气动三通分流调节阀, 由气动薄膜多弹簧执行机构和三通阀组成。用新型ZHAB多弹簧执行机构代替老式ZMA/B执行机构,具 有高度低、重量轻、安装维修简便等优点。三通阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。 应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流 体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀 使用,占据空间体积小,节省安装管道及费用。

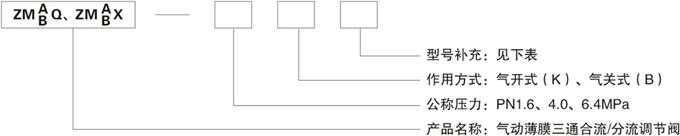

技术参数
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流量系数KV
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
-
|
-
|
-
|
-
|
-
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
公称压力PN(MPa)
|
1.6、4.0、6.4
|
固有流量
特性
|
直线、抛物线
|
固有可调比R
|
30:1
|
工作温度t(℃)
|
普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250
散热型:铸钢:-40~450、铸不锈钢:-60~450
|
两种介质温度差t(℃)
|
铸铁≤150、铸钢和铸不锈钢≤200
|
信号范围Pr(KPa)
|
20~100、40~200、80~240、段幅:20~60、60~100
|
气源压力Ps(MPa)
|
0.14~0.4
|
允许
泄漏量1/h
|
10-4×阀额定容量
|
允许压差△P(MPa)
|
0.86
|
0.75
|
0.48
|
0.31
|
0.27
|
0.18
|
0.11
|
0.12
|
0.09
|
0.05
|
0.04
|
0.02
|
产品特点
气动三通调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀芯开度位移,达到对流体介质的工艺参数***调节控制.气动三通调节阀按作用模式可分;正作用:气闭式 反作用:气开式(当信号压力增大时阀位向上位移)。
三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯,采用阀芯侧面导向与阀座内表面导向和上衬套导向,因此导向面积大,工作可靠.流体对阀芯作用方向都处于流开状态,故阀工作性能稳定。
三通调节阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式.当公称通径DN≤80mm和压差较小的场合时,分流阀可以采用同口径的合流阀代替.流量特性有直线性,抛物线性两种。
三通调节阀它可以代替二台同时使用的二通调节阀,起分流或合流作用及两相调节配比作用。
广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制。
零件材料
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
主要
零件
|
阀体,阀盖
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
|
阀芯,阀座
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
|
|
垫片
|
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
|
|
上下膜盖
|
A3钢板冲压
|
|
波纹膜片
|
丁晴橡胶夹增强涤沦织物
|
|
弹簧
|
60Si2Mn
|
|
推杆,衬套
|
2Cr13
|
|
轴套
|
聚氨酯(用于反作用)
|
适用
工况
|
适用介质
|
水蒸汽油品类气液体
|
硝酸碱类腐蚀性气液体
|
醋酸类等腐蚀性气液体
|
|
常温型
|
-30∼+250 F4:≤200℃
|
-40∼+250 F4:≤200℃
|
-40∼+250℃ F4:≤200℃
|
|
高温型
|
-30∼+450℃
|
-40∼+450℃
|
-40∼+450℃
|
执行机构
型式
|
ZHA/B多弹簧簿膜执行机构
|
型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
行程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
弹簧范围Kpa
|
20~100(标准)、20-60、60-100、40-200、80-240
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
供气压力
|
140~400KPa
|
气源接口
|
RC1/4"
|
环境温度
|
-30~+70℃ A1
|
