ZMAS-16气动高压角式调节阀 ZMAS气动薄膜角形调节阀
产品描述
ZMAS型气动薄膜高压角形调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。
工作原理
气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。 与上产品同一工作原理的产品还有气动薄膜套筒调节阀。
技术参数
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
流量系数Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
可调范围
|
30:1
|
公称压力
|
标准产品1.6、4.0、6.4MPa;特殊订货10、22、32MPa
|
阀芯形式
|
单座柱塞型阀芯
|
流量特性
|
直线、等百分比
|
工作温度
|
普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃
|
法兰标准
|
符合JB78-59、JB79-59标准
|
技术选型
1.产品使用介质
2.产品工作温度
3.产品连接方式
4.产品使用压力
5.产品是否带附件

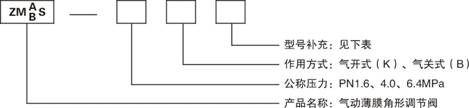

气动调节阀常用系列
1代号
|
|
|
2代号
|
结构形式
|
Z
|
调节阀系列
|
|
|
气动调节阀系列
|
|
|
|
JHP
|
气动薄膜单座调节阀
|
|
|
JHM
|
气动薄膜套筒调节阀
|
MA/BY
|
气筒薄膜小流量调节阀
|
3代号
|
控制机构
|
|
MA/BS
|
气动薄膜角形调节阀
|
|
气动执行器
|
|
MA/BS-220/330
|
气动薄膜角形高压调节阀
|
GT
|
气动角行程
|
|
JHPF-16W
|
气动薄膜衬氟单座调节阀
|
ZHA
|
气动直行程-气开
|
|
MQP、M、Q
|
气动薄膜切断阀
|
ZHB
|
气动直行程-气闭
|
|
SQP、M、Q
|
气动活塞切断阀
|
|
电动执行器
|
|
SQP
|
气动快速切断阀
|
PS
|
PS系列
|
|
|
电动调节阀系列
|
3810
|
3810系列
|
|
DLP
|
电子式电动单座调节阀
|
|
|
|
DLM
|
电子式电动套筒调节阀
|
ZAZ
|
ZAZ系列
|
|
DLN
|
电子式电动双座调节阀
|
DZK
|
DZK系列
|
|
DLQ、X
|
电子式电动三通调节阀
|
DTR
|
DTR系列
|
|
DLJP
|
精小型电子式电动单座调节阀
|
|
|
ZWPE
|
自力式电控温度调节阀
|
|
