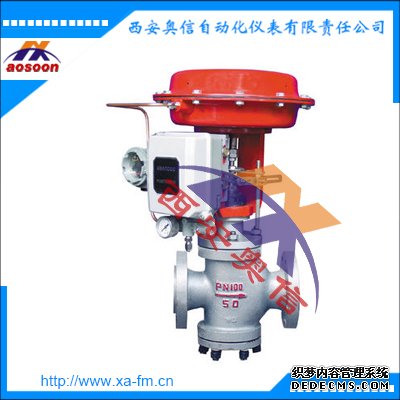

ZMAQ-16气动薄膜三通合流调节阀 ZMAX气动三通调节阀
产品介绍
ZMAQ/ZMAX型气动活塞三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向三通阀在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。
气动调节阀的选择
常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等。
调节阀选择
(1) 阀芯形状结构:主要根据所选择的流量特性和不平衡力等因素考虑。
(2) 耐磨损性:当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。
(3) 耐腐蚀性:由于介质具有腐蚀性,尽量选择结构简单阀门。
(4) 介质的温度、压力:当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门,当温度≥250℃时应加散热器。
(5) 防止闪蒸和空化:闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
技术参数
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流量系数KV
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
-
|
-
|
-
|
-
|
-
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
公称压力PN(MPa)
|
1.6、4.0、6.4
|
固有流量
特性
|
直线、抛物线
|
固有可调比R
|
30:1
|
工作温度t(℃)
|
普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250
散热型:铸钢:-40~450、铸不锈钢:-60~450
|
两种介质温度差t(℃)
|
铸铁≤150、铸钢和铸不锈钢≤200
|
信号范围Pr(KPa)
|
20~100、40~200、80~240、段幅:20~60、60~100
|
气源压力Ps(MPa)
|
0.14~0.4
|
允许
泄漏量1/h
|
10-4×阀额定容量
|
允许压差△P(MPa)
|
0.86
|
0.75
|
0.48
|
0.31
|
0.27
|
0.18
|
0.11
|
0.12
|
0.09
|
0.05
|
0.04
|
0.02
|
常用型号
ZMAQ-25 ZMAQ-32 ZMAQ-40 ZMAQ-50 ZMAQ-65 ZMAQ-80 ZMAQ-100 ZMAQ-125 ZMAQ-150 ZMAQ-200 ZMAQ-250 ZMAQ-300
ZMAX-25 ZMAX-32 ZMAX-40 ZMAX-50 ZMAX-65 ZMAX-80 ZMAX-100 ZMAX-125 ZMAX-150 ZMAX-200 ZMAX-250 ZMAX-300

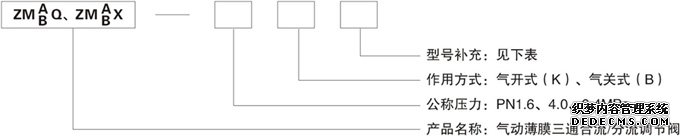

技术选型
|
