ZMAN气动薄膜双座调节阀 ZMAN-16气动薄膜调节阀
产品介绍

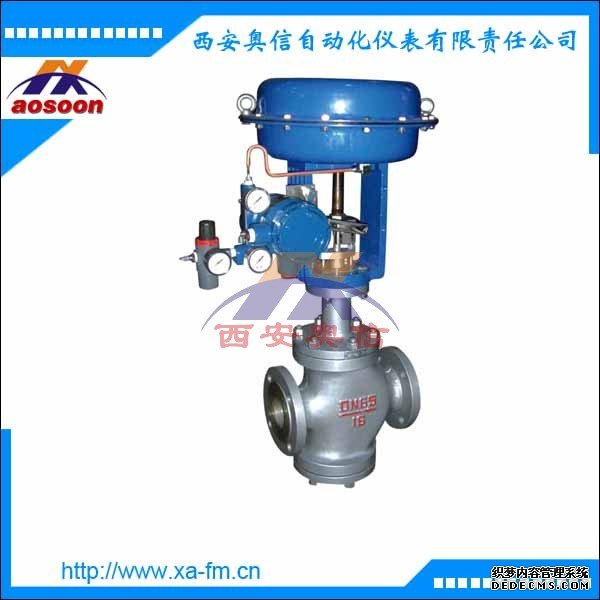

ZMAN 型双座气动薄膜调节阀:由气动薄膜执行机构和调节阀两大部分组成,它与气动调节器,减压阀及其他仪表配合使用,达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封,泄漏量小的优点,但平衡力较大,故工作压差不宜过高。双座调节阀具有流量系数大,不平衡力较小的特点,因而使用广泛.
安装注意事项
1、应垂直安装于水平管道上,在特殊情况下需要水平或倾斜安装时,一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方,以便在于维护检修,对装有定位器或手轮机构者,更应保证观察,调整和操作和方便。
3、一般都设置旁通管路,以便在自控系统发生故障或维修时切换到手动操作,不致于停止生产。
4、装有手轮机构时,也可省略旁通管路时行手动操作,还可用于限制的开度。当停止使用时,手轮机构必须恢复到原来空档位置,以利自控系统正常进行。
5、安装时,应使介质流向与阀体指示方向一致。
6、在安装前应对管路清洗污物、焊渣。安装后,使全开,对管路,等进行清洗及试验各连接处的密封性
技术参数
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流量系数Kv
|
10
|
16
|
25
|
40
|
72
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
配用执行机构型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
执行机构
型 号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
行 程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
弹簧范围 KPa
|
20~100(标准)、20-60、60-100、40-200、80-240
|
膜片材料
|
丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
供气压力
|
140~400KPa
|
气源接口
|
RC1/4'
|
环境温度
|
-30~+70℃
|
常用型号
ZMAP-20 ZMAP-25 ZMAP-32 ZMAP-40 ZMAP-50 ZMAP-65 ZMAP-80 ZMAP-100 ZMAP-125 ZMAP-150 ZMAP-200 ZMAP-250 ZMAP-300
ZMAN-20 ZMAN-25 ZMAN-32 ZMAN-40 ZMAN-50 ZMAN-65 ZMAN-80 ZMAN-100 ZMAN-125 ZMAN-150 ZMAN-200 ZMAN-250 ZMAN-300
|
