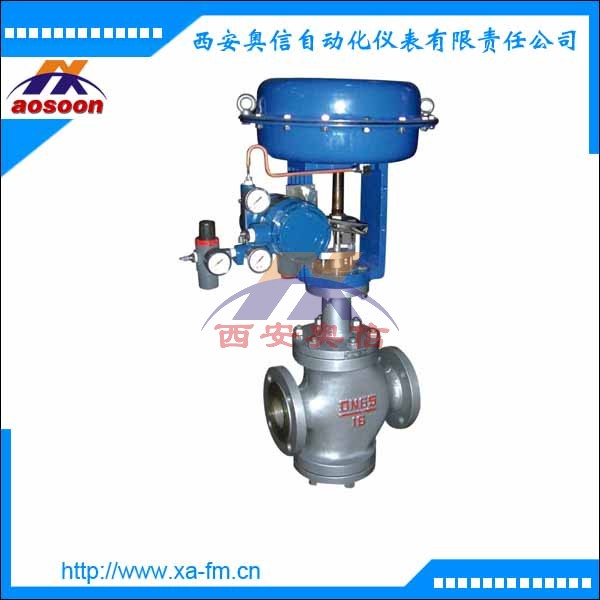

ZMAN-64气动调节阀 ZMAN-16气动薄膜双座调节阀
产品描述
ZMA/BN 气动薄膜双座调节阀，由气动薄膜多弹簧执行机构和双座阀组成。用新型ZHAB多弹簧执行机构代替老式ZMAB执行机构，具有高度 低、重量轻、安装维修简便等优点。双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力， 其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数 比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
技术参数
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
10
|
16
|
25
|
40
|
72
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
配用执行机构型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
允许压差
|
公称通径DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径dN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
执行机构
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
ZHA(B)-56
|
|
作用
方式
|
气源
压力
(Kpa)
|
弹簧
范围
(Kpa)
|
允 许 压 差 △P(MPa)
|
|
气关
|
140
|
20~100
|
5.4
|
4.4
|
4.9
|
3.8
|
4.7
|
3.6
|
2.8
|
3.75
|
2.7
|
2.15
|
2
|
1.7
|
|
250
|
20~100
|
6.4
|
5.3
|
4.8
|
4.6
|
3.9
|
|
400
|
40~200
|
6.4
|
|
气开
|
140
|
20~100
|
5.4
|
4.4
|
4.9
|
3.8
|
4.7
|
3.6
|
2.8
|
3.75
|
2.7
|
2.15
|
2
|
1.7
|
|
250
|
40~200
|
|
5.3
|
4.8
|
4.6
|
3.9
|
|
400
|
80~240
|
6.4
|
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

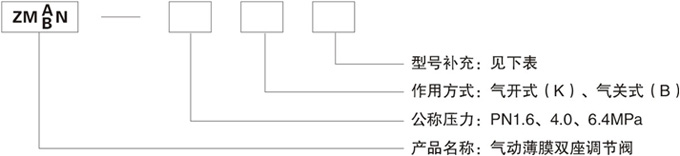

技术选型
|
类型
|
标准型
|
低温型
|
散热型
|
波纹管型
|
保温夹套型
|
调节切断型
|
衬氟型
|
|
代号
|
无
|
D
|
G
|
W
|
B
|
Q
|
F
|
|
