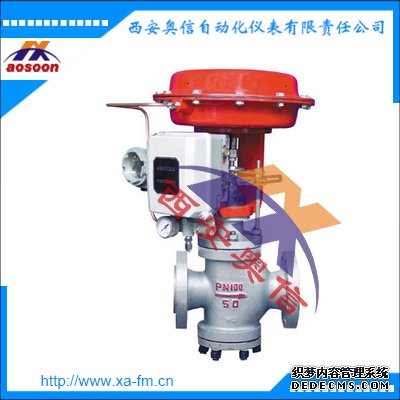

ZMAX-16气动阀门 ZMAQ-16气动薄膜三通合流阀
产品描述
ZMAQ/X气动三通调节阀有三通合流及三通分流两种。采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。应用于***控制气体、液体保持在给定值。适合把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。
工作原理
气动薄膜三通调节阀有合流和分流两种形式，由气动执行机构和三通合流或三通分流调节阀组成。工作是以气源为驱动力，定位器为基础，接受统一的标准信号4-20ma或0-10v驱使阀门开度与此操作信号相对应。合流阀的作用是将两种流体汇合成一路流体，分流阀是将一种流体分成两路流体。分流与合流只能对应选用，但当气动薄膜三通调节阀的口径大于80mm时，合流阀可用于分流场合，可代替两台单、双座调节阀，节省投资，占据空间小。气动薄膜三通调节阀通常用于热交换的两种介质调节及简单的配比调节。
技术参数
|
公称通径DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数KV
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
|
分流
|
-
|
-
|
-
|
-
|
-
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
|
固有流量
特性
|
直线、抛物线
|
|
固有可调比R
|
30：1
|
|
工作温度t（℃）
|
普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250
散热型：铸钢：-40～450、铸不锈钢：-60～450
|
|
两种介质温度差t（℃）
|
铸铁≤150、铸钢和铸不锈钢≤200
|
|
信号范围Pr（KPa）
|
20～100、40～200、80～240、段幅：20～60、60～100
|
|
气源压力Ps（MPa）
|
0.14～0.4
|
|
允许
泄漏量1/h
|
10-4×阀额定容量
|
|
允许压差△P（MPa）
|
0.86
|
0.75
|
0.48
|
0.31
|
0.27
|
0.18
|
0.11
|
0.12
|
0.09
|
0.05
|
0.04
|
0.02
|
零件材料
|
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要
零件
|
阀体,阀盖
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
|
|
阀芯,阀座
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni9Ti(304)或司钛莱合金堆焊
|
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
|
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
|
填料
|
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
|
|
|
垫片
|
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
|
|
|
上下膜盖
|
A3钢板冲压
|
|
|
波纹膜片
|
丁晴橡胶夹增强涤沦织物
|
|
|
弹簧
|
60Si2Mn
|
|
|
推杆,衬套
|
2Cr13
|
|
|
轴套
|
聚氨酯(用于反作用)
|
|
适用
工况
|
适用介质
|
水蒸汽油品类气液体
|
硝酸碱类腐蚀性气液体
|
醋酸类等腐蚀性气液体
|
|
|
常温型
|
-30∼+250 F4:≤200℃
|
-40∼+250 F4:≤200℃
|
-40∼+250℃ F4:≤200℃
|
|
|
高温型
|
-30∼+450℃
|
-40∼+450℃
|
-40∼+450℃
|

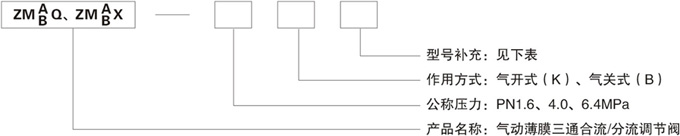

技术选型
|
