ZMBS直角式调节阀 ZMAS-16气动高压角型调节阀
产品描述

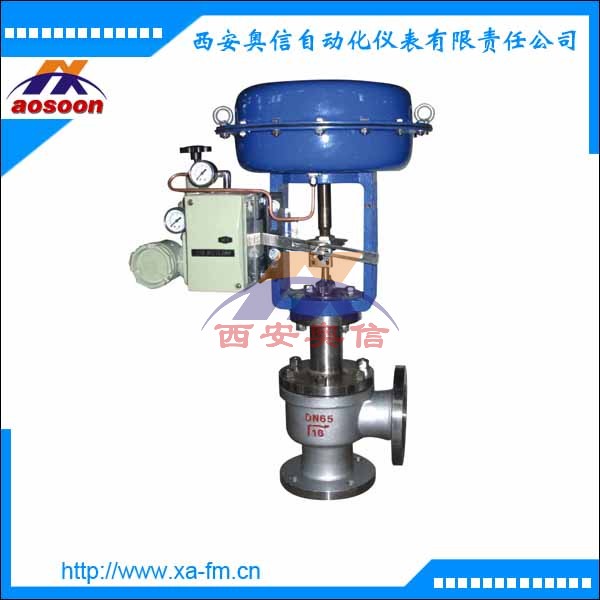

ZMA/BS-16气动薄膜角形调节阀，由气动薄膜多弹簧执行机构和角形阀组成。角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
技术参数
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系数Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
可调范围
|
30：1
|
|
公称压力
|
标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
直线、等百分比
|
|
工作温度
|
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
|
|
法兰标准
|
符合JB78-59、JB79-59标准
|
执行机构
|
型式
|
ZHA/B多弹簧簿膜执行机构
|
|
型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
弹簧范围Kpa
|
20～100（标准）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～+70℃
|
技术选型
|
类型
|
标准型
|
低温型
|
散热型
|
波纹管型
|
夹套保温型
|
|
代号
|
无
|
D
|
G
|
W
|
J
|
|
