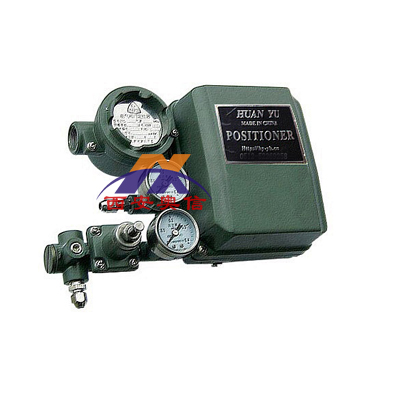

ZPD-2111电气阀门定位器 ZPD系列阀门定位器
技术参数
- 基本误差:±1%(单作用);±1.5%(双作用)
- 回 差: 1%(单作用); 1.5%(双作用)
- 死 区:0.4%(单作用); 0.8%(双作用)
- 额定行程:0-(10-100)mm; 0-(50°-75°-90°)角行程
- 气源压力:0.14-0.55Mpa
- 输入信号:4-20mA.DC;0-10mA.DC(可分程)
- 输出压力:0.02-0.5MPa
- 耗 气 量:单作用:450L/h(供气0.14MPa)
- 双作用:3600L/h(供气0.55MPa)
- 输出特性:线性,等百分比
- 环境温度:-35~ +60℃ ,-20~ +60℃(本安型)
- 相对湿度:10%-90%
- 输入阻抗:4-20mA.DC 300±10Ω(20℃时) 0-10mA.DC 1000±30Ω(20℃时)
- 气源接头:M10×1,接铜管Φ6
- 电源接口:M22×1.5
- 壳体材料:铝合金
- 外形尺寸:203×160×105mm
- 重 量:2.8Kg
描述
AXYB2000(ZPD2000)电-气阀门定位器与调节阀配套使用,把调节器输出的电信号,转换成驱动调节阀的气信号,可以克服填料函与阀杆的摩擦力,克服介质压差对调节阀芯不平衡力,提高调节阀动作速度,从而保证调节阀按调节器输出信号正确定位。
|
