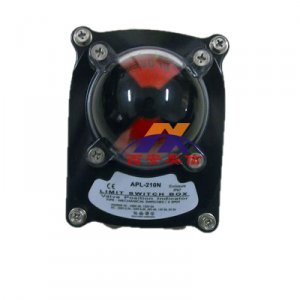

阀门限位开关APL-3N APL-4N APL-5N
其特点如下:
1、压铸铝合金壳体、粉末图层、外观美观,质量可靠。
2、开关位置可由指示器清楚辨认
3、快速置位凸轮,通过花键轴和弹簧安装,不用工具即可方便调整。
4、多接点端子排,有8个标准接点,接地安全、方便。
5、标准的电线接口。
6、防脱螺栓,拆装时螺栓附在上盖上不会脱落。
7、安装方便,不锈钢主轴连接部分及安装支架符合NAMUR标准。
技术参数和性能
壳 体:IP67(APL-3N系列);IP67EexdⅡBT6(EN50014/50018);IP67EexdⅡCT6(EN50014/50018)
环境温度:-25℃~+85℃
接线端口:APL-3N系列(标准:2×1/2NPT;选项:PT1/2,PF1/2,M20,PG13.5)
APL-4N系列:(标准:2×3/4NPT;选项:PT3/4,PF3/4)
APL-5N系列:(标准:2×3/4NPT;选项:PT3/4,PF3/4)
接线端子:标准:8;选项:9-24
位置指示:标准:0-90;选项:0-180;开-黄;关-红
微型开关:机械式、感应式、弹簧接近式
电位计:1K ohm(0-5K ohm,0-10Kohm)
电流反馈: 4-20mA.DC(20-4mA.DC)
主要技术参数 |
型号 |
APL-3N系列 |
APL-4N系列 |
APL-5N系列 |
标准 |
选项 |
标准 |
选项 |
标准 |
选项 |
壳体 |
IP67 |
IP67Eexd‖B6(EN50014/50018) |
IP67Eexd‖CT6(EN50014/50018) |
温度 |
-25~85℃ |
接线端口 |
2×1/2NPT |
PT1/2 |
2×3/4NPT |
PT3/4 |
2×3/4NPT |
PT3/4 |
PT1/2 |
PT3/4 |
PT3/4 |
M20,PG13.5 |
|
|
接线端子 |
8 |
9~24 |
8 |
9~24 |
8 |
9~24 |
符合标准 |
0~90° |
0~180° |
0~90° |
0~180° |
0~90° |
0~180° |
位置指示 |
开-黄;关-红 |
微型开关 |
机械式,感应式,弹簧接近式 |
电位计 |
IK ohm(0~5k ohm,0~10k ohm) |
电流反馈 |
4~20mA(20~4mA) |
|
