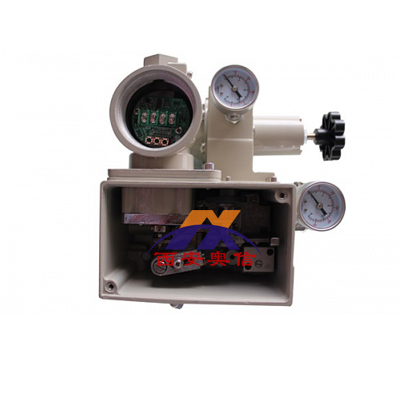

电气阀门定位器带阀位变送器 HEP-16PTM
描述
HEP-16PTM电-气阀门定位器带阀位变送器(内置式PTM)是一种从控制系统中接受4-20mA直流电流信号转换成驱动气动执行机构的气信号,从而来控制阀门位置的装置。并且阀位变送器(内置式PTM)把当前的开启状态转换成4-20mA直流电流信号。不用另外安装阀位变送器支架,只需要一块安装板就可以完成实现三机安装。即电-气阀门定位器、空气过滤减压器、阀位变送器。大大提高了效率。
主要特点
1、引进国外***设计,具有可靠性高、体积小、重量轻等特点。
2、磁电组件部分采用新型动圈结构,可靠、稳定、线性好。
3、除防爆接线盒外,在危险性区域现场可打开壳盖进行调整及检修。
4、量程、零点调整钮采用手轮式,调整方便、并带有锁定装置。
5、配有与各类型执行机构相配的安装板及附件,故安装容易、调整方便。
6、防爆性能:本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡCT6。
7、结构紧凑,精密可靠 本产品零部件精密压铸,外形及内部结构制作工艺精致,各机构经优化组合设计,整机结构紧凑,采用不锈钢紧固件和***的喷朔工艺处理.生产制造标志***性等,具备了良好的防腐性能。
8、本定位器可根据要求.附采用活动可调节阻尼机构,使具有输出流量可调的特点。
综合以上等技术性能特点,故HEP系列定位器可满足不同的类型单.双作用,正.反作用的各类气动执行器要求。具有国际水平的较为***可靠可行的技术性能和特色。
技术参数
1、精度:小于全行程±1%。
2、回差:小于全行程1%。
3、死区:小于全行程0.4%。
4、特性:线性可改变成快开、等百分比特性。
5、气源压力:0.14-0.16MPa 0.17-0.5MPa。
6、***大流量:140NL/min当气源压力在0.14MPa时。
7、耗气量:5NL/min当气源压力在0.14MPa时。
8、环境温度:-25℃~+55℃。
9、环境湿度:10-90%RH。
10、***大行程速度:4mm/秒配ZH -22执行机构时。
11、输入阻抗:250 Ω4-20mADC 100Ω10-50mADC。
12、电气连接:G1/2螺纹。
13、气管连接:卡套式气管接头φ6或φ8。
14、防爆防护型式等级:隔爆型dDiibt6,本质安全型 iiaIICT6
15外壳材料:铝合金 喷朔工艺处理
16外形尺寸:392.5*141.5*231mm长*宽*高
17重 量: 3.5kg
|
