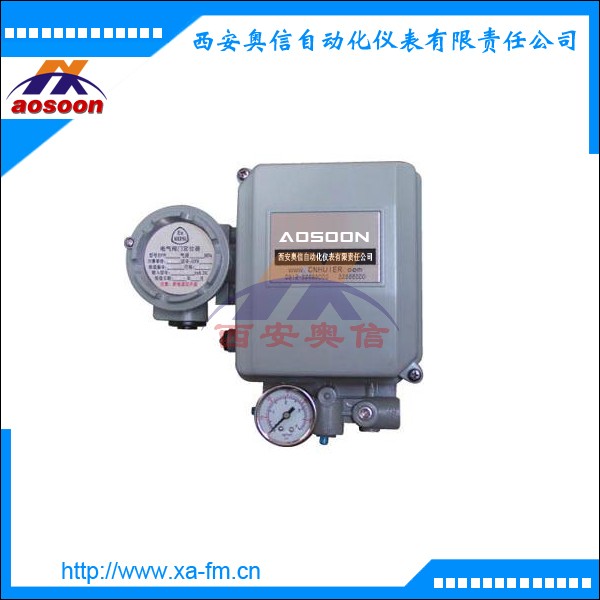

EP3111电气阀门定位器 EP3000电气定位器
产品描述
EP3000型系列电-气阀门定位器与气动执行机构配套使用，输入4-20mADC的信号转换输出空气压力，控制执行机构的动作。同时根据执行机构的行程进行反馈，从而使执行机构的行程能按控制信号进行准确定位。 EP3000电-气阀门定位器能用于单动作型和双动作型执行机构。
技术参数
1、基本误差：≤±1%（单作用）；≤±1.5%（双作用）
2、回 差：≤1% (单作用）；≤1.5% (双作用）
3、死 区：≤0.2%（单作用）；≤0.4%（双作用）
4、额定行程：0-（10-100）mm。[角行程（转角行程）0-（50°-90°）
5、气源压力：0.14-0.7Mpa
6、输入信号：4-20MA.DC（标准型、常规产品）（4-12MA.DC、12-20MA.DC）0-10MA.DC[变形产品]（0-5MA.DC、5-10MA.DC）
7、输出压力：0.02-0.7Mpa
8、耗 气 量：单作用执行器：5L/min（供气0.14Mpa）； 双作用执行器：15L/min（供气0.4Mpa）
9、输出特性：线性常规型；（等百分比、非线性特殊型）
10、环境温度：-35-+60°c（本质*型为-20- +60°C）
11、相对湿度：5%-*
12、防爆（防护）型式（等级）：隔爆型d（Diibt6），增安型e（Eiit6），本质*型 i（iaIICT6）
13、输入阻抗：4-20.MA.DC/250?±5%（20°C时）
14、外壳材料：铝合金喷朔工艺处理
15、外形尺寸：205*192*78（mm）（长*宽*高）
16、重 量： 2.1kg
技术选型
|
E P |
3 |
（ ） |
（ ） |
（ ） |
|
|
|
设计序列号3000系列 |
|
防爆（防护）型式 |
|
1 |
隔爆型 |
|
|
|
2 |
增安型 |
|
|
|
3 |
本安型 |
|
动作形式 |
|
|
1 |
直行程 |
|
|
|
|
2 |
角行程 |
|
作用形式 |
|
|
|
1 |
单作用 |
|
|
|
|
|
2 |
双作用 |
|
