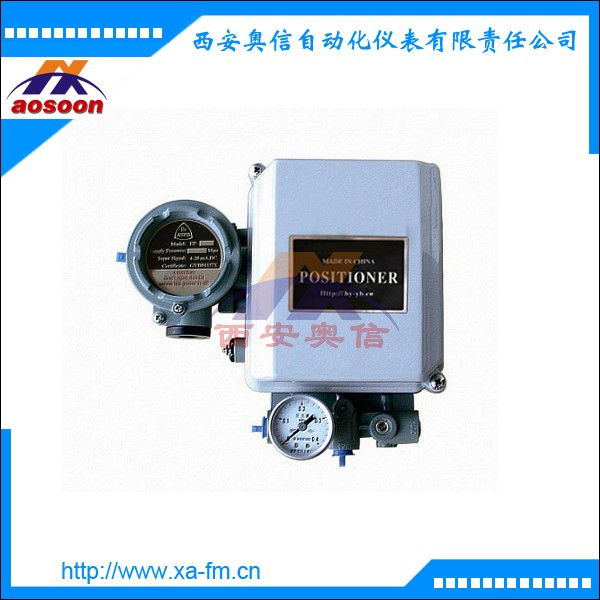

电气阀门定位器EP-4111 阀门定位器EP-4211
产品描述
EP4000型系列电-气阀门定位器与气动执行机构配套使用，输入4-20mADC的信号转换输出空气压力，控制执行机构的动作。同时根据执行机构的行程进行反馈，从而使执行机构的行程能按控制信号进行准确定位。 EP4111电-气阀门定位器能用于单动作型和双动作型执行机构。
产品特点
1、兼容互换性好，适用范围广。可以选择标准特性以外的输出特性。
2、气动功率大，动作速度快，力平衡采用多回路不易振荡，动作性能稳定。
3、调校简单，安装方便。不打开外壳既可以实现零点调整，行程范围调节方便，可调范围大。
4、具有良好的复合防爆功能，具有室外防水型（增安型）、耐压防爆型（隔爆型）、本质*型（本安型）.
5、通过调整可插接固定的凸轮机构便可方便的调换调整定位器的作用方式。
6、恒节流孔机构，方便疏解通孔，保持工作气路畅通无阻。
7、零部件采用精密压铸成型，外形及内部结构制作工艺精致，整体结构紧凑。
8、采用不锈钢紧固件和***的喷塑工艺，具备了良好的防腐性能。
技术参数
1 、基本误差：≤±1%（单作用）；≤±1.5%（双作用）
2、回 差：≤1% (单作用）；≤1.5% (双作用）
3、死 区：≤0.2%（单作用）；≤0.4%（双作用）
4、额定行程：0-（10-100）mm。[角行程（转角行程）0-（50°-90°）
5、气源压力：0.14-0.7Mpa
6、输入信号：4-20MA.DC（标准型、常规产品）（4-12MA.DC、12-20MA.DC）0-10MA.DC[变形产品]（0-5MA.DC、5-10MA.DC）
7、输出压力：0.02-0.7Mpa
8、耗 气 量：单作用执行器：5L/min（供气0.14Mpa）； 双作用执行器：15L/min（供气0.4Mpa）
9、输出特性：线性常规型；（等百分比、非线性特殊型）
10、环境温度：-35-+60°c（本质*型为-20- +60°C）
11、相对湿度：5%-*
12、防爆（防护）型式（等级）：隔爆型d（Diibt6），增安型e（Eiit6），本质*型 i（iaIICT6）
13、输入阻抗：4-20.MA.DC/250?±5%（20°C时）
14、外壳材料：铝合金喷朔工艺处理
15、外形尺寸：205＊192＊78（mm）（长＊宽＊高）
16、重 量： 2.1kg
技术选型
|
E P |
4 |
（ ） |
（ ） |
（ ） |
|
|
|
设计序列号4000系列 |
|
防爆（防护）型式 |
|
1 |
隔爆型 |
|
|
|
2 |
增安型 |
|
|
|
3 |
本安型 |
|
动作形式 |
|
|
1 |
直行程 |
|
|
|
|
2 |
角行程 |
|
作用形式 |
|
|
|
1 |
单作用 |
|
|
|
|
|
2 |
双作用 |
|
