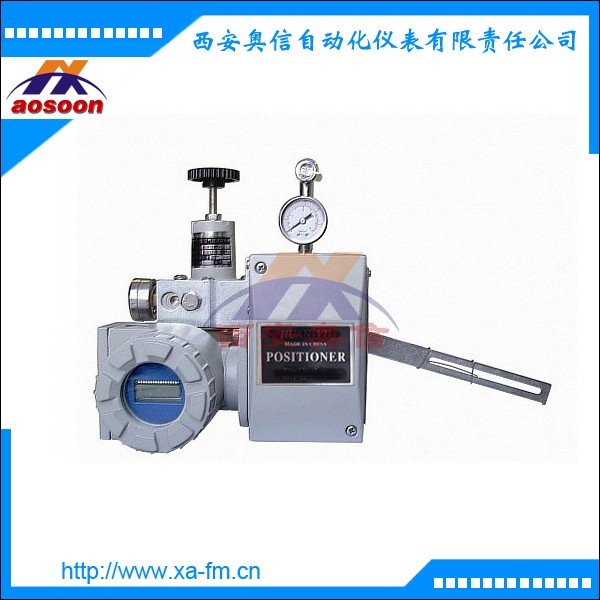

阀门定位器带显示 HEP系列电气阀门定位器HEP+LCD

产品描述
    HEP+LCD显示电气阀门定位器：HEP是把调节装置输出的电信号变成驱动阀门动作的气信号，并能克服阀门的摩擦力。使阀门***定位的装置。内置的LCD信号反馈模块能把阀门开度实时转变为电流信号，传送给控制器，并且在定位器自带显示屏上现场显示。
技术参数
精度：小于全行程±1%。
回差：小于全行程1%。
死区：小于全行程0.4%。
特性：线性(可改变成快开、等百分比特性)。
气源压力：0.14-0.16MPa 0.17-0.5MPa。
流量：140NL/min(当气源压力在0.14MPa时)。
耗气量：5NL/min(当气源压力在0.14MPa时)。
环境温度：-25℃～+55℃。
环境湿度：10-90%RH。
行程速度：4mm/秒(配ZH -22执行机构时)。
输入阻抗：250 Ω(4-20mADC) 100Ω(10-50mADC)。
电气连接：G1/2螺纹。
气管连接：卡套式气管接头(φ6或φ8)。
防爆(防护)型式(等级)：隔爆型d(Diibt6)，本质安全型 i(iaIICT6)
外壳材料：铝合金 喷朔工艺处理
外形尺寸：392.5*141.5*231(mm)(长*宽*高)
重 量： 3.5kg
工作原理
HEP定位器的工作是基于力平衡原理，在定位器处于稳定状态时，其反馈回路与力平衡系统处于平衡状态。当输入信号、阀杆摩力或流体作用力发生变化，磁电组件的作用力与因阀杆位置变化引起反馈回路产生的作用力就处于不平衡状态，定位器调节执行机构气室压力，其结果使反馈回路以处于平衡状态，阀杆停留在新的位置又与定位器输入信号相对应。

信号反馈

订货时请说明
1、产品型号
2、输入信号范围，防爆(防护)型式(等级)
3、作用型式：(单作用不是双作用)；动作型式(直行程还是角行程)
4、凸轮特性(一般调节阀凸轮特性为线性，不必注明，等百分比和非线需特注)
5、执行机构行程(如用户需100mm或超过100mm行程调节阀配套时)
