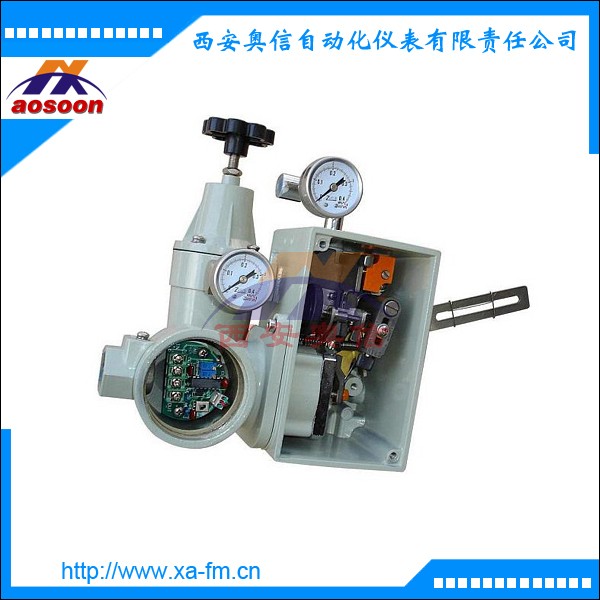

HEP-16-PTM 带反馈阀门定位器 HEP-16阀门定位器

产品描述
   HEP-16 PTM电-气阀门定位器的作用是把调节装置输出的电信号变成驱动调节阀动作的气信号，而且具有阀门定位功能，即克服阀杆摩控力，抵消被调价质压力变化而引起的不平衡力，从而使阀门开度对应于调节装置输出的控制信号，实现正确定位。
常用型号
HEP-15 HEP-16 HEP-17 HEP-25 HEP-26 HEP-27
HEP-15RC HEP-16RC HEP-17RC HEP-25RC HEP-26RC HEP-27RC
技术参数
精度：小于全行程±1%。
回差：小于全行程1%。
死区：小于全行程0.4%。
特性：线性可改变成快开、等百分比特性。
气源压力：0.14-0.16MPa 0.17-0.5MPa。
***大流量：140NL/min当气源压力在0.14MPa时。
耗气量：5NL/min当气源压力在0.14MPa时。
环境温度：-25℃～+55℃。
环境湿度：10-90%RH。
***大行程速度：4mm/秒配ZH -22执行机构时。
输入阻抗：250 Ω4-20mADC 100Ω10-50mADC。
电气连接：G1/2螺纹。
气管连接：卡套式气管接头φ6或φ8。
防爆防护型式等级：隔爆型dDiibt6，本质安全型 iiaIICT6
外壳材料：铝合金 喷朔工艺处理
外形尺寸：392.5*141.5*231mm长*宽*高
重 量： 3.5kg

型号规格

产品特点
1、具有可靠性高、体积小、重量轻等特点。
2、磁电组件部分采用新型动圈结构，可靠、稳定、线性好。
3、除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。
4、量程、零点调整钮采用手轮式，调整方便、并带有锁定装置。
5、配有与各类型执行机构相配的安装板及附件，故安装容易、调整方便。
6、防爆性能：本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡCT6。
7、结构紧凑，精密可靠本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和***的喷朔工艺处理.生产制造标志***性等，具备了良好的防腐性能。
8、本定位器可根据要求.附采用活动可调节阻尼机构，使具有输出流量可调的特点。
