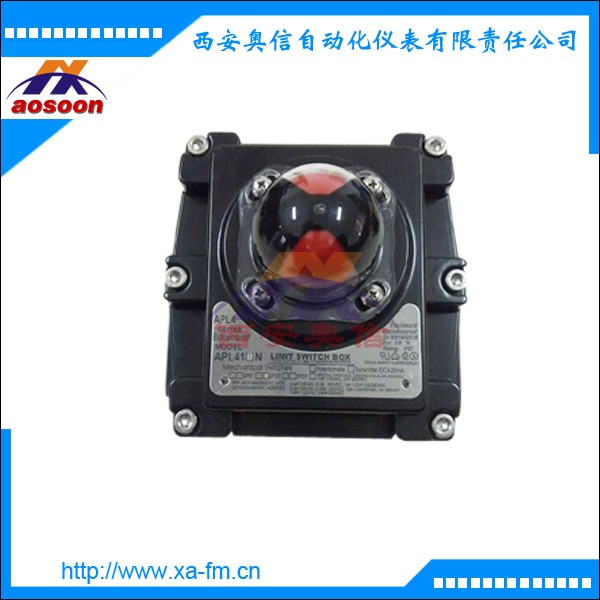

APL410N防爆限位开关 限位行程开关APL-210N 西安阀门
产品描述
APL-410N限位开关属于机械式限位开关里的一种，是用于气动阀门上反馈开关信号的一种控制仪表。APL-410N通过反馈信号被接收器追踪，能让操作人员清楚的知道阀门运作的情况，在一些苛刻工况的自动控制系统中能起到一个远程控制和报警指示的作用。
技术参数
|
规格\型号
|
APL-210N系列
|
APL-310N系列
|
APL-410N系列
|
APL-510N系列
|
|
外壳
|
防水IP67 NEMA4＆4X
|
防水IP67 NEMA4＆4X
|
防水IP67/NEMA4＆4X 防爆E EexdIIBT6
|
防水IP67/NEMA4＆4X 防爆E EexdIICT6
|
|
接线孔
|
2NPT1/2"
|
2NPT1/2"
|
2NPT3/4"
|
2NPT3/4"
|
|
环境温度
|
–20℃～80℃
|
–20℃～80℃
|
–20℃～80℃
|
–20℃～80℃
|
|
端子数
|
8点(0.08－2.5mm2)
|
8点(0.08－2.5mm2)
|
8点(0.08－2.5mm2)
|
8点(0.08－2.5mm2)
|
|
阀位指示
|
0～90°自由旋转 关：红色 开：黄色
|
0～90°自由旋转 关：红色 开：黄色
|
0～90°自由旋转 关：红色 开：黄色
|
0～90°自由旋转 关：红色 开：黄色
|
|
开关
|
机械开关：×2 接近开关：×2
|
机械开关：×2 接近开关：×2
|
机械开关：×2 接近开关：×2
|
机械开关：×2 接近开关：×2
|
|
外部涂层
|
聚酯 黑色
|
聚酯 黑色
|
聚酯 黑色
|
聚酯 黑色
|
产品特点
1． 压铸铝合金壳体、粉末涂层，外型美观，质量可靠
2． 开关位置可由指示器清楚辨识
3． 快速置位凸轮，通过花键轴和弹簧安装，不用工具即可方便调整
4． 多接点端子排，有8个标准接点，接线安全、方便
5． 标准的电线接口
6． 防脱螺栓，拆装时螺栓附在上盖上不会脱落
7． 安装方便，不锈钢主轴连接部分及安装支架均符合NAMUR标准
APL-410N限位开关的型号含义：
APL： 限位开关的一个系列
4 ： 防水型
10 ： 机械式开关 2-SPDT（单刀双掷：是指在限位开关中存在着两个接口，左边的一个接口和右边的一个接口，这两个接口是用于控制电路的启闭，现场接线时一定要注意，一次只能接一个）
N ： 位置显示器
|
