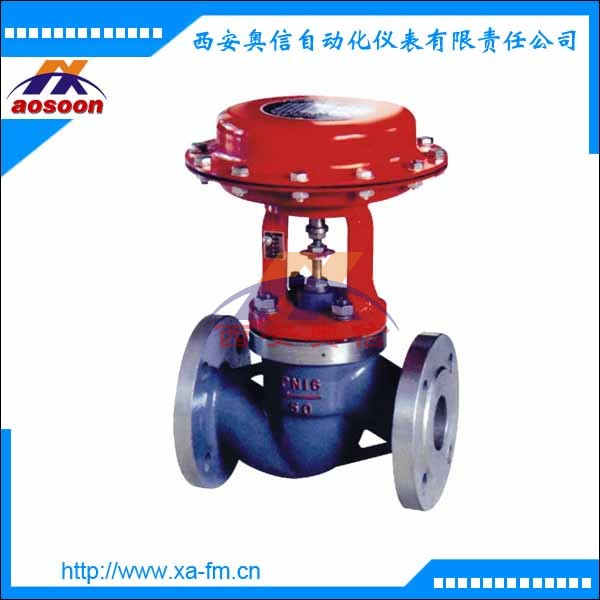

ZMQP切断阀气动切断阀 ZMQP-16

ZMQP切断阀气动切断阀 ZMQP-16
产品描述
ZMQP ZMQM-16 ZMQQ-16型气动薄膜切断阀（薄膜式）采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。ZMQP型气动薄膜切断阀（薄膜式）适合不同压力，流量参数的选择方案。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

技术参数

公称通径 DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数 KV	单座、双座	5	7	11	20	30	48	75	120	190	300	480	760
	套筒			11	20	30	48	75	120	190	300	480	760
公称压力 PN（MPa）		1.0 1.6 4.0 6.4
额定行程（mm）		8				12		20		25	40		50
有效面积（c m 2 ）	ZMQ 型	100				200		400			600		1000
	ZSQ 型	100			125			160			250
允许泄漏量	硬密封 1/h	- 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量
	软密封	VI 级
允许压差（MPa）	ZMQ P N 正作用	6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQ P N 反作用	6.4	6.4	3.88	2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQ P N	6.4	6.1	3.5	2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
	Z M S QM	公称压力
信号压力（kPa）	ZMQ	0 或 250
	ZSQ	0 或 400 ～ 600

阀内组件

阀芯型式	单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通）
流量特性	快开
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

执行机构

型式	ZHA/B多弹簧簿膜执行机构
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
弹簧范围Kpa	20～100（标准）、20-60、60-100、40-200、80-240
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃

阀作用型式：
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件：
电磁阀、空气过滤减压器、保位阀、行程开关等
