气动阀 ZMAY-16 小流量调节阀参数

气动阀 ZMAY-16 小流量调节阀参数
产品描述

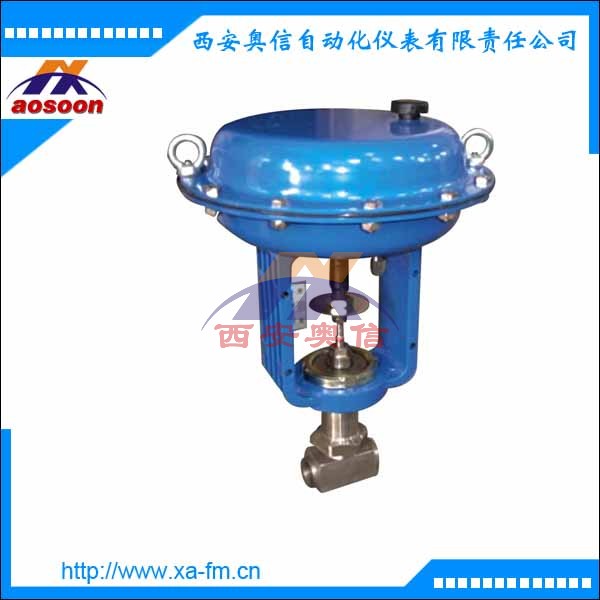

ZMABY-16气动薄膜小流量调节阀是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接，具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。气动薄膜小流量调节阀它适用于液体、蒸汽等介质的注流量调节场合。
气动薄膜（小流量、单座、双座）低温调节阀，是气动薄膜（小流量、单座、双座）调节阀的变形产品，适合于低于 -250℃状态下工作，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。

技术参数

公称通径mm		20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程L（mm）		10				16		25		40			60				100
执行器型号		ZHA/B-22				ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45				ZHA/B-56
薄膜有效面积Ae（cm2）		350				350		350		560			900				1600
气源压力Ps（MPa）		0.14～0.4
信号范围Pr（KPa）		20～100、40～200、80～240 段幅：20～60、60～100
电信号		4～20mA DC或0～10mA DC （切断型：电磁阀AC220V或DC24V）
作用模式		气开式（K）型、气关式（B）型
流量特性		直线、等百分比、快开性
允许泄漏量（L/h）		硬密封：（IV级）10-4×阀额定容量、软密封：VI级
固有可调比R		50:1
气源接头		M16×1.5
公称压力PN（MPa）		1.6 2.5 4.0 6.4

允许压差

执行机构	ZHA(B)-11
行程（mm）	10
有效面积(cm3)	200
气源接口尺寸	M16×1.5
公称通径（mm）	G1/2"			G3/4"
阀座直径（mm）	1.5	3	4	5	6	7	8	9
允许压差△P（MPa）	6.4						5.2	4.6
