ZMAS 气动角型调节阀 单座调节阀
产品描述

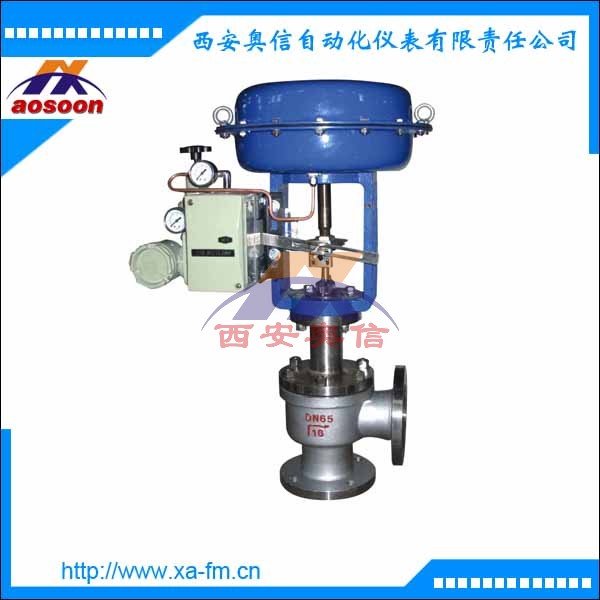

ZMABS-16气动薄膜角形调节阀，由气动薄膜多弹簧执行机构和角形阀组成。角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
技术参数
| 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
| 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系数Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 可调范围 | 30：1 | |||||||||||||||
| 公称压力 | 标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa | |||||||||||||||
| 阀芯形式 | 单座柱塞型阀芯 | |||||||||||||||
| 流量特性 | 直线、等百分比 | |||||||||||||||
| 工作温度 | 普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ | |||||||||||||||
| 法兰标准 | 符合JB78-59、JB79-59标准 | |||||||||||||||
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
||||
|
流量特性 |
等百分比特性和线性特性 |
||||
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、 |
||||
执行机构
| 型式 | |||||
|
型号 |
ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
|
有效面积cm2 |
350 | 350 | 560 | 900 | 1400 |
|
行程mm |
10、16 | 25 | 40 | 40、60 | 100 |
|
弹簧范围Kpa |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
项目 |
不带定位器 |
带定位器 |
|||||||||||||
|
基本误差% |
±5.0 |
±1.0 |
|||||||||||||
|
回差% |
≤3 |
≤1.0 |
|||||||||||||
|
死 区% |
≤3 |
≤0.4 |
|||||||||||||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|||||||||||
|
终点 |
±2.5 |
||||||||||||||
|
气关 |
始点 |
±2.5 |
|||||||||||||
|
终点 |
±2.5 |
||||||||||||||
|
额定行程偏差% |
≤2.5 |
||||||||||||||
|
泄 露 量l/h |
0.01%×阀额定容量 |
||||||||||||||
|
可调范围R |
30:01 |
||||||||||||||
