zmap-16 单座气动调节阀 ZMBP

zmap-16 单座气动调节阀 ZMBP
产品描述

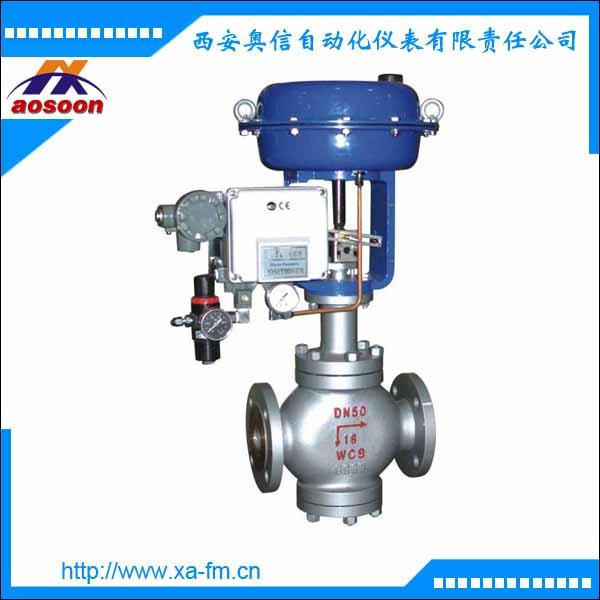

ZMA/BP气动薄膜单座调节阀，由气动薄膜多弹簧执行机构和单座阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

技术参数

阀体

型式	直通单座铸造球型阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	PN1.6、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

执行机构

型式	ZHA/B多弹簧簿膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围Kpa	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃

阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能

项目

不带定位器

带定位器

基本误差%

±5.0

±2.5

回差%

≤3.0

≤1.0

死区%

≤3.0

≤0.4

始终点偏差%

气开

始点

±2.5

±1.0

终点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

≤2.5

泄露量l/h

0.01%×阀额定容量

可调范围R

30:01
