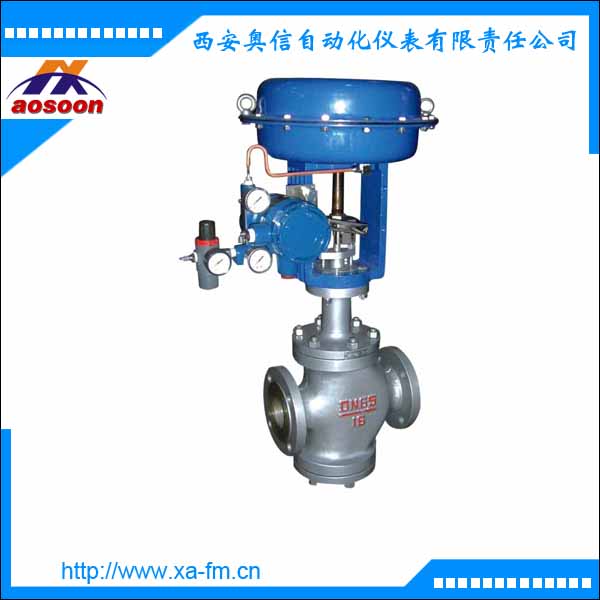

ZMBN-16 气动薄膜双座调节阀 ZMAN-16

ZMBN-16 气动薄膜双座调节阀 ZMAN-16
产品描述
ZMA/BN 气动薄膜双座调节阀，由气动薄膜多弹簧执行机构和双座阀组成。用新型ZHAB多弹簧执行机构代替老式ZMAB执行机构，具有高度低、重量轻、安装维修简便等优点。
双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。

技术参数

阀体

型式	直通双座铸造球型阀
公称通径	25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力	PN1.6、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式	双座柱塞型阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

执行机构

型式	ZHA/B多弹簧簿膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围Kpa	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃

阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

≤3.0

≤1.0

死区%

≤3.0

≤0.4

始终点差%

气开

始点

±2.5

±1.0

终点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

≤2.5

泄露量l/h

0.01%×阀额定容量

可调范围R

30:01

额定流量系数Kv、额定行程、配用执行机构型号、允许压差

公称通径DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	10	16	25	40	72	100	160	250	400	630	1000	1600
额定行程L(mm)	16		25		40			60			100
配用执行机构型号	ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56

注:1、允许压差确定依据:）标准弹簧20-100KPa；2）阀关闭P2=0； 3）流向为底进高出；
2、对于波纹管密封调节阀，***大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。
