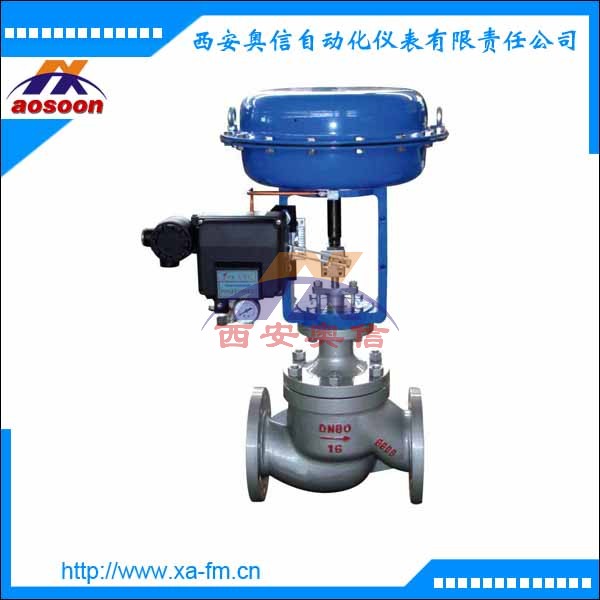

气动薄膜调节阀 ZJHM-16 套筒阀规格参数
主要特点
1、 采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、 阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单，装拆维修方便。
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
||||||||
|
薄膜有效面积Ae(cm2) |
350 |
350 |
350 |
560 |
900 |
1600 |
||||||||
|
气源压力Ps(MPa) |
0.14∼0.4 |
|||||||||||||
|
信号范围Pr(KPa) |
20∼100,40∼200,80∼240 段幅:20∼60,60∼100 |
|||||||||||||
|
电信号 |
4∼20mA DC或0∼10mA DC |
|||||||||||||
|
作用模式 |
气开式(K)型,气关式(B)型 |
|||||||||||||
|
流量特性 |
直线,等百分比,快开性 |
|||||||||||||
|
允许泄漏量(L/h) |
硬密封:1×10-3×阀额定容量 |
|||||||||||||
|
固有可调比R |
50:1 |
|||||||||||||
|
气源接头 |
M16×1.5 |
|||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
|||||||||||||
|
阀芯型式 |
压力平衡式阀芯 | ||||
|
流量特性 |
等百分比特性和线性特性 | ||||
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、 钛和耐腐蚀合金等。 |
||||
执行机构
|
型式 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围Kpa |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
性能
|
项目 |
不带定位器 |
带定位器 |
|||||||||||
|
基本误差% |
±5.0 |
±1.0 |
|||||||||||
|
回差% |
≤3.0 |
≤1.0 |
|||||||||||
|
死 区% |
≤3.0 |
≤0.4 |
|||||||||||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|||||||||
|
终点 |
±5.0 |
±1.0 |
|||||||||||
|
气关 |
始点 |
±5.0 |
±1.0 |
||||||||||
|
终点 |
±2.5 |
±1.0 |
|||||||||||
|
额定行程偏差% |
≤2.5 |
||||||||||||
|
泄 露 量l/h |
0.01%×阀额定容量 |
||||||||||||
|
可调范围R |
30:01 |
||||||||||||
