电动球阀参数 法兰连接 西安阀门
产品描述

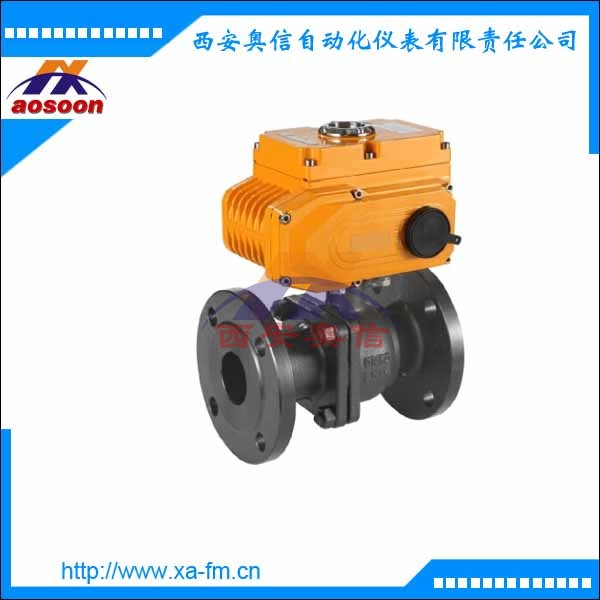

电动法兰球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
技术参数
| 执行机构参数 | 阀体参数 | |||
| 电源 | AC220V，50Hz | 公称通径 | DN20～200mm | |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 | |
| 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
| 动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、361RS 等电子式电动执行机构 |
|
| 保护装置 | 过热保护 | 流量特性 | 快开特性 | |
| 环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-200 |
| 手动操作 | 同附带手柄操作 | 基本误差 | ±1% | |
| 限位 | 电气、机械二重限位 | 死区 | ≤1% | |
| 防护等级 | 相当于IP-65 | 回差 | ≤1% | |
| 驱动电机 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||
| 进线接口 | PE1/2〞进线线锁 | |||
零件材料
| 零件名称 | 材 料 | ||||||
| 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) |
00Cr19Ni11 (304L) |
1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | ||||||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
||
主要外形尺寸
| 公称压力DN | L | D | H | L1 | D1 | b | Z-d1 | H1 |
| 20 | 140/140/150 | 105 | 280 | 157 | 75 | 14/16/16 | 4-14 | 53 |
| 25 | 150/150/165 | 115 | 287 | 157 | 85 | 14/16/16 | 4-14 | 58 |
| 32 | 165/165/180 | 135 | 354 | 208 | 100 | 16/16/18 | 4-18 | 68 |
| 40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/16/18 | 4-18 | 73 |
| 50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 4-18 | 80 |
| 65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 |
| 80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 8-18 | 98 |
| 100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 |
| 125 | 320/320/360 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 |
| 150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 |
| 200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 |
