电子式调节阀 ZDLP-16 电动调节阀
产品描述

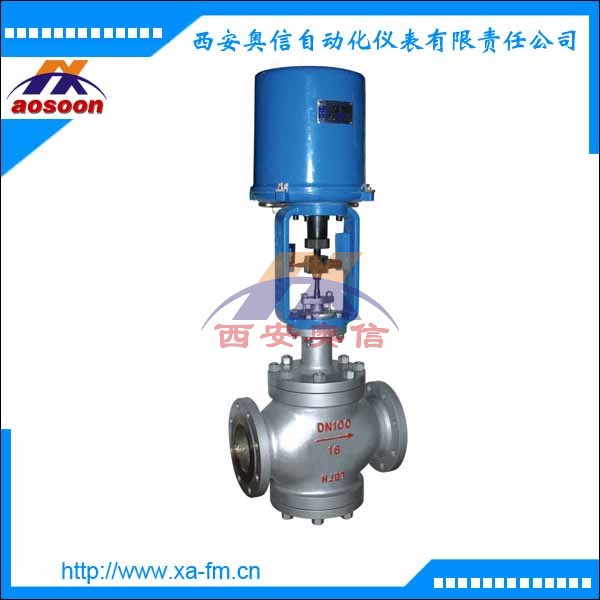

ZDLP 电子式电动单座调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和直通单座阀组成。内含饲服功能， 接受统一的4-20mA或1-5V·DC 的标准信号，将电流信号转 变成相对应的直线位移，自动地控制调节阀开度，达到对管道 内流体的压力、流量、温度、液位等工艺参数的连续调节。 适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
技术参数
阀体
| 型式 | 直通单座铸造球型阀 | ||||||
| 公称通径 | 25、32、40、50、65、80、100、125、150、200mm | ||||||
| 公称压力 | PN1.6、4.0、6.4MPa | ||||||
| 法兰标准 | JB/T79.1-94、79.2-94等 | ||||||
| 材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | ||||||
| 上阀盖 | 标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ | ||||||
| 压盖型式 | 螺栓压紧式 | ||||||
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | ||||||
阀内组件
| 阀芯型式 | 单座柱塞型阀芯 | ||||||
| 流量特性 | 等百分比特性和线性特性 | ||||||
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 | ||||||
执行机构
| 型号 | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | 381LSC-160 |
| 隔爆型号 | 381LXA-08 | 381LXA-20 | 381LXB-30 | 381LXB-50 | 381LXC-65 | 381LXC-99 | 381LXC-160 |
| 输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
| ***大行程L(mm) | 30 | 60 | 100 | ||||
| 工作速度(mm/S) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2 | 1 |
| 主要技术参数 | 电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC | ||||||
| 防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 | |||||||
| 环境温度：-25～+70℃ 环境湿度：≤95% | |||||||
性 能
| 项目 | 技术指标 | ||||||||||
| 基本误差% | ±2.5 | ||||||||||
| 回差% | ≤2.5 | ||||||||||
| 死 区% | ≤1.0 | ||||||||||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ||||||||
| 终点 | ±2.5 | ||||||||||
| 气关 | 始点 | ±2.5 | |||||||||
| 终点 | ±2.5 | ||||||||||
| 额定行程偏差% | ≤2.5 | ||||||||||
| 泄 露 量l/h | 0.01%×阀额定容量 | ||||||||||
| 可调范围R | 30:1 |
||||||||||
