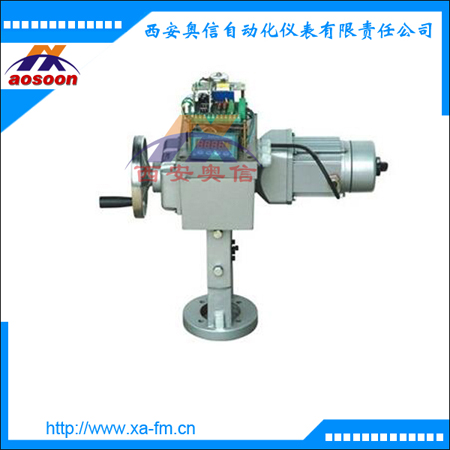

智能执行器 DKZ-3100 执行机构 ZKZ-310

智能执行器 DKZ-3100 执行机构 ZKZ-310
产品描述
DKZ-310/3100直行程电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0~10mA（Ⅱ）或4~20mA（Ⅲ）并将此信号转换相对应的直线位移，自动地操作阀门等调节机构，完成自动调节任务。广泛用于化工、石油、电站、轻工等部门。直行程电动执行器采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国外专用集成电路组成的SWF型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质等性能方面有了很大提高。

型号说明

型号	额定负载	额定行程	全行程时间	额定电流	质量
型号	(N)	(mm)	(S)	(A)	(Kg)
DKZ-3100	4000	10	8	0.65	50
		16	125
		25	20
		30	24
DKZ-4100	6400	18	16	0.65	50
		30	24
		40	32
		60	50
DKZ-5100	16000	30	16	1.5	95
		50	30
		60	40
		100	60
DKZ-6100	25000	30	16	2.5	110
		50	30
		60	40
		100	60

技术参数
输入信号： 4~20 mA DC或0~10mA DC
输入电阻：200 （Ⅱ型） 250 （Ⅲ型）
输入通道：3个
基本误差：≤2.5%
回差：±1.5%
死区： ≤3%
电源电压： 220VAC 50Hz
使用环境条件：
a、环境温度：伺服放大器0~50℃ 执行机构-25~70℃
b、相对湿度：伺服放大器10%~*** 执行机构≤95%

规格参数

项目名称		DKZ标准型	DKZ户外型
控制机构	输入信号	无
	反馈信号	0—10mAdc 4—20mAdc
	死区	0．4％—3％	0．4％—3％
	基本误差	±2．5％	±2．5％
	回差	≤1．5％	≤1．5％
	限位	开侧/闭侧	开侧/闭侧
	开度检测	精密导电塑料电位器	精密导电塑料电位器
动力	动力	220V/50Hz	220V/50Hz
动力	驱动电机	伺服电机	伺服电机
附属机构	加热器	选择件	选择件
附属机构	手动机构	手轮	手轮
安装条件	环境温度	无加热器—25℃～+70℃	无加热器—25℃～+70℃
	相对湿度	<95％	<95％
	环境气体	无腐蚀性气体	无腐蚀性气体
	接线口	十四线插头	接线柱/十四线插头
	防护等级	IP65	IP65
