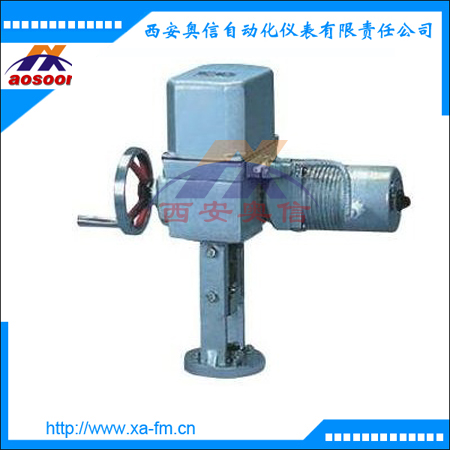

ZKZ-410 智能执行器 ZKZ-4100X

ZKZ-410 智能执行器 ZKZ-4100X
产品描述
ZKZ-410/4100直行程电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0~10mA（Ⅱ）或4~20mA（Ⅲ）并将此信号转换相对应的直线位移，自动地操作阀门等调节机构，完成自动调节任务。广泛用于化工、石油、电站、轻工等部门。直行程执行器采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国外专用集成电路组成的SWF型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质等性能方面有了很大提高。
技术参数
输入信号：4~20 mA DC或0~10mA DC
输入电阻：200 （Ⅱ型） 250 （Ⅲ型）
输入通道：3个
基本误差：≤2.5%
回差：±1.5%
死区：≤3%
电源电压：220VAC 50Hz
使用环境条件：
a、环境温度：伺服放大器0~50℃ 执行机构-25~70℃
b、相对湿度：伺服放大器10%~*** 执行机构≤95%

参数规格

项目名称		DKZ标准型	DKZ户外型
控制机构	输入信号	无
	反馈信号	0—10mAdc 4—20mAdc
	死区	0．4％—3％	0．4％—3％
	基本误差	±2．5％	±2．5％
	回差	≤1．5％	≤1．5％
	限位	开侧/闭侧	开侧/闭侧
	开度检测	精密导电塑料电位器	精密导电塑料电位器
动力	动力	220V/50Hz	220V/50Hz
动力	驱动电机	伺服电机	伺服电机
附属机构	加热器	选择件	选择件
附属机构	手动机构	手轮	手轮
安装条件	环境温度	无加热器—25℃～+70℃	无加热器—25℃～+70℃
	相对湿度	<95％	<95％
	环境气体	无腐蚀性气体	无腐蚀性气体
	接线口	十四线插头	接线柱/十四线插头
	防护等级	IP65	IP65

特点
1、 SWF位置发送器采用具有1/250分辨能力的高可靠性的导电塑料电位器。
2、采用集成电路技术，功耗少、温升低，具有恒流输出稳定可靠。
3、可以在规定的行程范围内设置上下限位。
4、用电位器调整零点和行程简单易行。
5、位置反馈所用电器元件经筛选，并且组装后经高低温试验。保证执行机构高可靠性要求，平均无故障MBTF>25，000小时。
