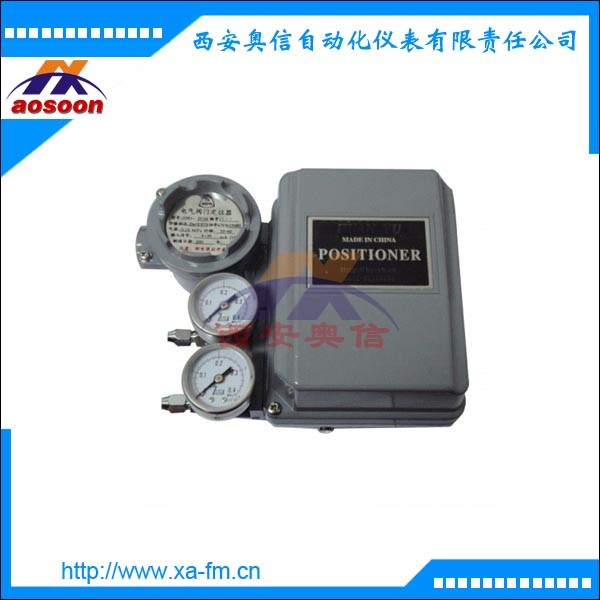

阀门定位器 ZPD-2111 电气阀门定位器

阀门定位器 ZPD-2111 电气阀门定位器
产品描述
    AXYB2000(ZPD2000)电-气阀门定位器与调节阀配套使用，把调节器输出的电信号，转换成驱动调节阀的气信号，可以克服填料函与阀杆的摩擦力，克服介质压差对调节阀芯不平衡力，提高调节阀动作速度，从而保证调节阀按调节器输出信号正确定位。
技术参数
基本误差：±1%（单作用）；±1.5%（双作用）
回 差： 1%（单作用）； 1.5%（双作用）
死 区：0.4%（单作用）； 0.8%（双作用）
额定行程：0-(10-100)mm;
0-(50°-75°-90°)角行程
气源压力：0.14-0.55Mpa
输入信号：4-20mA.DC;0-10mA.DC(可分程)
输出压力：0.02-0.5MPa
耗 气 量：单作用：450L/h(供气0.14MPa)
双作用：3600L/h(供气0.55MPa)
输出特性：线性，等百分比
环境温度：-35~ +60℃
-20~ +60℃（本安型）
相对湿度：10%-90%
输入阻抗：4-20mA.DC 300±10Ω(20℃时)
0-10mA.DC 1000±30Ω(20℃时)
气源接头：M10×1，接铜管Φ6
电源接口：M22×1.5
壳体材料：铝合金
外形尺寸：203×160×105mm
重 量：2.8Kg
产品特点
气动功率大，动作速度快，力平衡采用多回路，不易振荡，动作性能相当稳定。
结构紧凑，精密可靠
具备了良好的防腐性能。
具有良好的复合防爆性能
由于线圈部件与接线盒采用可靠的防爆结构，各机构设计成组件化，所以该产品具备良好复合防爆性能，它可同时具备i、本质安全型（ia II CT6）；d、隔爆型（d II BT6）；e、增安型（e II T6）三种防爆功能。
调校简单，安装方便 a、 本定位器不打开外壳亦可实现高速零点，行程范围调节方便，范围宽度大。b、定位器表壳（罩盖）用两只不锈钢螺钉紧固，安装体型很可靠方便，表壳（罩壳）螺钉无散乱脱落和咬死现象。c、 在定位器底（面）部设有安装用的螺孔和根据要求附配过渡联接安装板，从而可以适用于各种气动执行机构方便地安装。附：本定位器是具备内部体内防爆结构功能，不是传统的表壳防爆结构。

应用
ZPD-2000系列电气阀门定位器是各种气动执行器的主要配套仪表。它与气动调节阀配套使用，构成闭环控制回路。用以提高调节阀的控制精度。克服填料函与阀杆的摩擦力，克服介质压差对调节阀阀芯不平衡力。提高阀门动作速度，可实现分程控制（段幅信号）可改变阀的作用方式，可控制非标操作压力的各类型气动执行机构。ZPD-2000系列是自动化控制装备中的定位器，它广泛应用于石油、化工、电站、冶金、轻工等工业部门。
