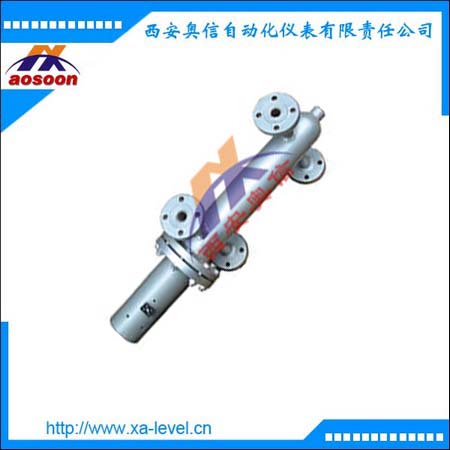

锅炉传感器 UHGG-31A-G 电感式浮球传感器

锅炉传感器 UHGG-31A-G 电感式浮球传感器

产品描述
主要适用于0.5～35T/H，压力≤2.5Mpa各类锅炉锅筒液位检测，同时适用于其他低压容器和开口容器的液位检测，与二次仪表配合使用(SZD系列仪表）， 能实现水位显示，高、低、危低极限报警，水位的自动调节，以确保锅炉安全运行
技术参数
适用介质：非腐蚀性液体，比重≥0.8 工作压力：≤2.5Mpa
工作温度：≤250℃ 相对湿度：≤85％
检测范围：＋50～－75 输出信号：电感信号
法兰中心距：260mm、300mm、350mm、400mm、440mm等

工作原理
传感器液筒上的汽水管法兰与锅炉筒体相联接，使锅筒内的水位与液筒内的水位互相联通。当锅筒内的水位变化时，液筒内的水位相应发生变化。液筒内浮球根据锅筒水位高低发生移动，水位升高时，浮球上浮。水位下降时，浮球向下降，连接在浮球上的矽棒在电感线圈中发生移动。使电感线圈两端电感量mH发生相应的变化，这一变化的电感量送入二次仪表，二次仪表接收时这一电感量的变化液位信号，转换成与液面相对应的指示和信号。促使自动控制水泵的启动与停止。给水系统发生故障时，指示灯能显示缺水或满水情况，同时发出蜂鸣报警和灯光报警。
