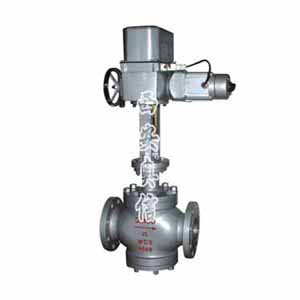

阀门 ZAZP-16电动单座调节阀

阀门 ZAZP-16 ZAZP-40 ZAZP-64 电动单座调节阀

ZAZP-16 ZKZP-16 电动单座调节阀

技术参数
阀体

型式	直通单座铸造球型阀
公称通径	25、32、40、50、65、80、100、125、150、200mm
公称压力	PN1.6、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式

单座柱塞型阀芯

流量特性

等百分比特和和线性特性

材料

不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。

执行机构

型号	DKZ-310/310C				DKZ-410/410C				DKZ-510/510C				DKZ-610/610C
输出力推(N)	4000				6400				16000				25000
行程L(mm)	10	16	25	30	18	30	40	60	30	50	60	100	30	50	60	100
全程时间(S)	8	12.5	20	24	15	24	30	48	16	30	40	60	16	30	40	60
主要技术参数	电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC
	防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄
	环境温度：-25～+70℃ 环境湿度：≤95%

产品描述
ZAZP电动单座调节阀，由DDZ型直行程电动执行机构和直通单座阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

阀作用型式：
电关式(B)；电开式(K)
附件：
DFD-07、09、1000型电动操作器
