气动截止阀型号编制表示方法

气动截止阀是通过压缩空气对管道介质进行开启和关闭，动作速度相对会较快一些，选用不同的材质和密封，可适用于各种压力，温度及介质工况，且密封可靠，性能优良。但由于气动截止阀的种类较多，且结构形式多变，用户在选择气动截止阀时，应当熟悉其型号编制表示方法，以免出现选错型，换货退货等问题！

气动截止阀型号编制说明由截止阀类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料等代号来表示，主要是针对现有的气动截止阀产品做型号说明，如定做的截止阀产品在材质、结构发生变化时，请根据阀门编制方法中进行选型。

气动截止阀型号编制表示方法：
截止阀附加代号：W表示波纹管、D表示低温、B表示保温；
1）截止阀类别代号：J表示截止阀；
2）截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；
3）截止阀连接方式：4法兰连接、6焊接；
4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；
5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；
6）截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
7）截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316；

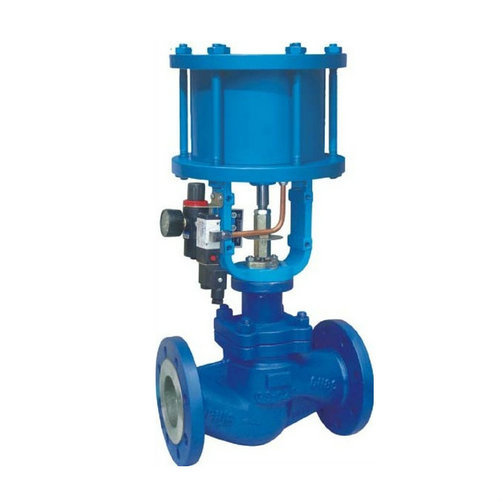

气动截止阀型号编制举例说明：   气动波纹管截止阀 1、W：表示波纹管 2、J：表示截止阀； 3、6：表示传动方式为气动； 4、4：连接方式为法兰连接； 5、1：结构形式为直通流道； 6、H：密封副材料不锈钢硬密封； 7、16：表示公称压力为1.6MPa； 8、C：表示阀体材料为碳钢。
