波纹管截止阀结构(图),波纹管截止阀作用及特性

 波纹管截止阀主要是填料的密封改为波纹管密封，波纹管外表面的上部与阀体焊在一起，这样形成一个密闭空间，液体就在这个密闭空间内。而阀杆是插在波纹管里面的，波纹管底部与阀芯连接在一起，波纹管的伸缩来控制阀芯的开度。所以波纹管不裂就不可能有漏。波纹管密封可靠性***高，可以用在有毒的介质或者气体。如氯气。防止外漏。

波纹管截止阀结构特性：   1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准 2、没有流体损失，降低能源损失，提高工厂设备安全 3、使用寿命长，减少维修次数，降低经营成本 4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件 5、气体介质阀座采用PTFE软密封材料提高本阀的密封性 6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏

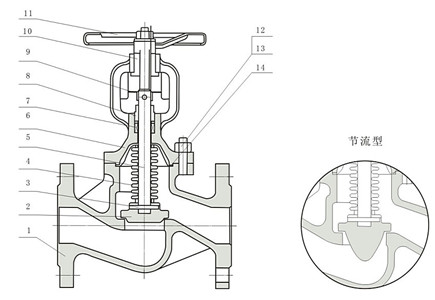

波纹管截止阀结构图

波纹管截止阀作用：
波纹管在截止阀的作用是用来密封，防止介质从阀杆处泄露，波纹管下端与阀杆使用密封焊连接，上端与压盖使用密封焊连接，压盖与上法兰之间一般安装金属缠绕垫片保证密封。波纹管截止阀密封性极强，极少出现外漏状况。
