电动截止阀原理 电动截止阀工作原理

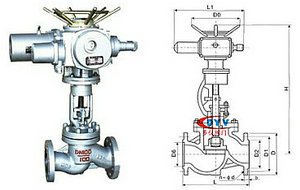

 电动截止阀是在截止阀的基础上安装了电动执行器，阀门开启和关闭由电动装置来控制。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。还可以根据要求现场手动操作，执行机构带手、电动切换机构。除就地操作外，还可进行远距离操作。

电动截止阀工作原理：
电动截止阀的闭合原理是，依靠电动推力旋转阀杠，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。电动截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
1在关闭位置，阀体受阀杆的机械施压作用，阀瓣密封面紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使阀体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使阀瓣开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，旋转到全开位置。

电动截止阀的参数：   阀门材质: 铸铁、铸钢、不锈钢、锻钢、锻不锈钢、铬钼钢、低温钢。 工作压力：1.6-32MPa 工作温度：-196°C- 550°C 阀门口径：DN15-DN800 连接方式: 法兰、丝口或焊接 驱动方式: 电动 适用介质: 水、油品、气体、蒸汽等 应用领域：机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备、采矿设备，市政、电子工业等。
